Chanfreineuse automatique rapide UZ15

Une Chanfreineuse automatique rapide et polyvalente.

Chanfreineuse automatique rapide à angle variable, Elle est particulièrement appréciée pour sa vitesse et sa polyvalence. Utilisée avec le manipulateur 3D elle peut chanfreiner de très grandes longueurs et effectuer des chanfreins en X ou en V sans retourner la tôle. Le chanfreinage par cisaillement garanti un travail sans bruit ni copeaux d’usinage.

Vidéo de présentation UZ15 Rapid  Vidéo de présentation UZ15 Rapid

Besoin de plus de capacité : UZ18 Hardworker

Visitez notre chaîne Youtube

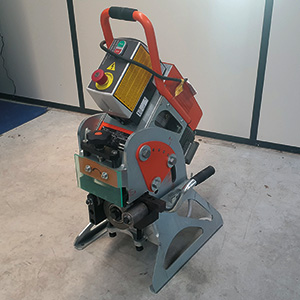

Chanfreineuse UZ15 rapid
La machine la plus rapide du marché

Rapidité

La chanfreineuse automatique rapide par cisaillement UZ15 dispose d’un couple important combiné à une vitesse rapide ainsi qu’un angle variable. Elle est dotée d’une boîte de vitesse par engrenage planétaires. Elle convient pour des chanfreins rapides sur tôles acier et autres métaux, des disques et rayons peuvent également être réalisés.

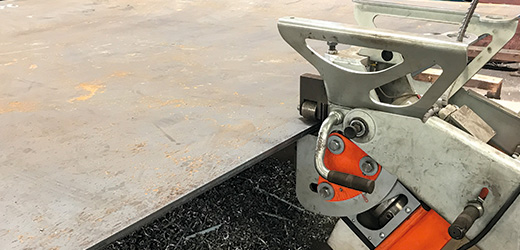

Chanfreineuse UZ15 sur portique travail inversé
Manipulateur pour faciliter la mise en place de la machine et son retournement

Manipulateur 3D

La chanfreineuse UZ15 Rapid peut être équipée d’un chariot de manutention (Manipulateur 3D) qui permet sa mise à hauteur pour le travail des tôles acier, mais également son retournement pour un chanfrein en X sans retourner la tôle.

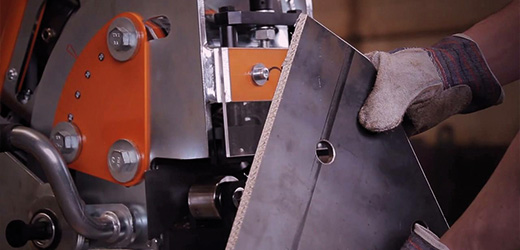

Chanfrein d'une section avec la UZ15 Rapid

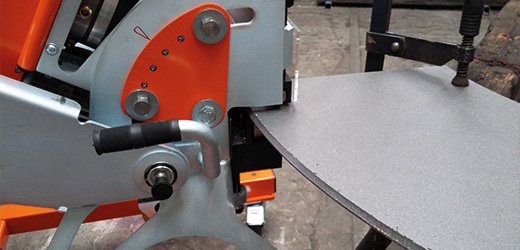

Réglage du talon et Angle variable

Réglage précis

La chanfreineuse UZ15 Rapid de NKO est équipée d’un dispositif de réglage précis du talon et peut chanfreiner des tôles de 6 à 40mm d’épaisseur, le chanfrein maximum est de 15mm.

L’ange est variable de 15° à 50°, le réglage est précis, toutes les valeurs intermédiaires sont possibles.

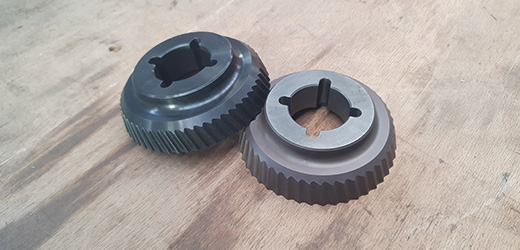

Jeu de trois molettes de coupe pour chanfreineuse UZ12
Molettes de coupe adaptées

Outillage

La chanfreineuse UZ15 Rapid fonctionne avec des molettes / fraises de coupe qui permettent l’obtention d’un chanfrein par cisaillement, la méthode et rapide, silencieuse et les outils utilisés peuvent être affûtes pour une utilisation prolongée.
DésignationNuméro de commande
Systéme de chanfreinage UZ15 RAPID1931
Ensemble Systéme de chanfreinage UZ15 RAPID + MANIPULATOR 3D1932
MANIPULATOR 3D1930
Fraise à acier PREMIUM (revêtement Tin)2136
Fraise à acier ECO2137
Jeu 3 fraises ECO2134
Fraise PVD2142
Jeu 3 fraises PVD1936
Rapide et Performante, la UZ15 Rapid travaille sur des pièces droites et des cercles !
UZ15 sur manipulateur 3D

guillo yann

Mp Plus



Chanfreineuse automatique rapide UZ 15 RAPID

  • Machine très productive, avec avance automatique, permettant de terminer les arêtes de soudure dans le domaine de l’industrie mécanique, de la fabrication de chaudières et autres appareils, dans les métiers de la marine, dans les ateliers de formation à la soudure, dans le domaine de la fabrication de contenants divers, etc.
  • Lors du développement de cette machine, nous avons analysé et évalué les paramètres de construction des différents produits proposés sur le marché.
  • Grâce à ces acquis, nous avons réussi à améliorer de nombreux détails de notre machine.
  • Nous avons ainsi donné naissance à une machine mobile, compacte et très performante, permettant de chanfreiner les arêtes de soudure, de créer des chanfreins de 15 mm de large (B) et proposant un angle de chanfreinage pouvant être réglé entre 15 et 50°.
  • La finition des arêtes de soudure est réalisée par découpe de matière, ce qui permet à la machine d’avoir un fonctionnement moins mouvementé et d’être plus silencieuse.

Utilisation universelle :
Stationnaire ou avec avance automatique dans le cas des longues plaques d’acier.
La machine se déplace automatiquement le long de l’arête de la pièce.
Possibilité de placer la machine sur le matériel en utilisant une grue.
En tant qu’accessoire, nous proposons une table de levage mobile (trolley). En option.
Possibilité de commuter la marche de la machine vers la gauche ou vers la droite.
Pour les aciers St.37 à St. 52, ainsi que pour l’acier inoxydable et certains types d’aluminium

Manipulateur 3D

  • Ce manipulateur permet de faire simplement et rapidement pivoter la machine UZ de 180° afin de créer un chanfrein bilatéral, en forme de X ou de K. L’opérateur n’a plus besoin d’une grue pour faire pivoter le matériau, ce qui représente un important gain de temps.
  • Le système de fixation unique permet de fixer la machine UZ 15 Rapid dans le manipulateur et de l’en libérer en quelques secondes, sans devoir utiliser d’outils.
  • La machine UZ 15 Rapid « flotte » dans le MANIPULATEUR 3D et compense ainsi les irrégularités du sol.
  • Le MANIPULATEUR 3D permet de manipuler facilement la machine.
  • Il est possible de régler la hauteur de la machine avec le manipulateur 3D.
  • Le Manipulateur est mobile grâce à ses roues massives.
  • Il est possible de chanfreiner avec ou sans le Manipulateur.
  • Le Manipulateur peut être utilisé sous forme de poste stationnaire.

Données techniques :

  • Largeur max. du chanfrein: (b) 0,5 à 15 mm
  • Avance: 3,5 m/min.
  • Angle de chanfreinage: 15° à 50°, de manière progressive
  • Épaisseur du matériel: min. 6 mm à max. 40 mm
  • Moteur Puissance: 1 500 Watt / 2800 min-1 avec transmission réglable
  • Dimensions: L = 530 mm, l = 395 mm, h = 860 mm
  • Poids: 94 kg
