Chanfreins sur tubes avec le dispositif de chanfreinage X-Pipe

Chanfreins sécurisés et ergonomiques sur des tubes

Station de maintien et de protection pour réaliser des chanfreins sur des tubes.

Elle permet la fixation de chanfreineuses B10 Electra ou B15 Electra et permet le maintien de la machine sur le tube ainsi qu’un usinage guidé, l’opérateur n’a plus besoin de surveiller les appuis et de gérer la rotation simultanément.

Vidéo de présentation B-Dock  Vidéo de présentation B-Dock

Voir également : Chanfreineuse B10 Electra  ou Chanfreineuse B15 Electra

Ebavurage portatif pneumatique : Chanfreineuse B2 Air

Un accessoire indispensable pour le chanfreinage de tubes

Ergonomie et Sécurité

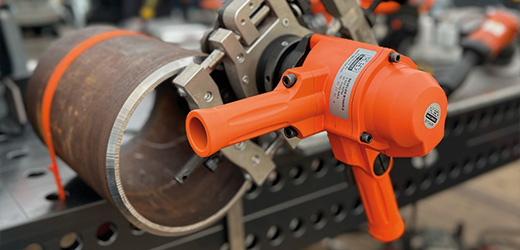

NKO a développé un accessoire pour permettre un chanfreinage aisé des tubes avec les chanfreineuses B10 Electra et B15 Electra. Cet accessoire X-Pipe permet d’assurer le guidage et le verrouillage de la machine sur le tube. Le chanfrein se fait alors en toute sécurité et sans efforts par simple rotation de l’ensemble.
Adaptable sans maximum de diamètre

Souplesse d’utilisation et diamètres multiples

L’accessoire X-Pipe permet de chanfreiner des tubes de diamètres variables, il n’y a pas de diamètre maximum, il peut être utilisé sur des tôles à plat.
Réglage précis et guidage avec roulements anti retour

Réglage précis

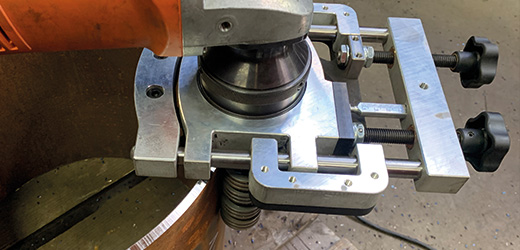

L’accessoire X-Pipe accueille une chanfreineuse B10 ou B15 Electra et dispose donc des mêmes facilités de réglage précis par bague filetée qui permet donc d’ajuster idéalement la hauteur de chanfreinage pour un chanfrein de 0 à 15 mm.

Le réglage est linéaire, toutes les valeurs entre 0 et 15 mm Peuvent donc être réglées.

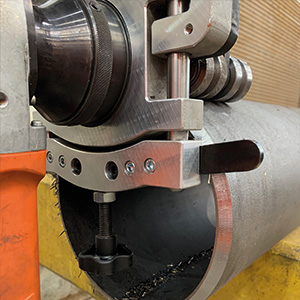

Le guidage pendant le travail est important : trois roulements anti retour  pincent le tube, le roulement central de la chanfreineuse ainsi que la plaque d’appui complètent le dispositif.

Pour une mise en œuvre simple quelque soit l'environnement

Poignée de réglage

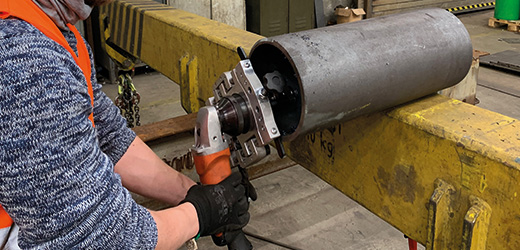

L’accessoire X-Pipe est doté de poignées ergonomiques qui permettent une mise en service simple pour une utilisation sur poste de travail ou sur chantier.
Un accessoire indispensable pour des chanfreins sur tube fixes toute sécurité !

guillo yann

Mp Plus

Chanfreineuse X-PIPE

Chanfreineuse pour un usinage facile et rapide des tubes à partir de Ø 95 mm (3.75″).

Le diamètre maximal du tube n’est pas limité, et l’outil peut être utilisé sur des matériaux plats.

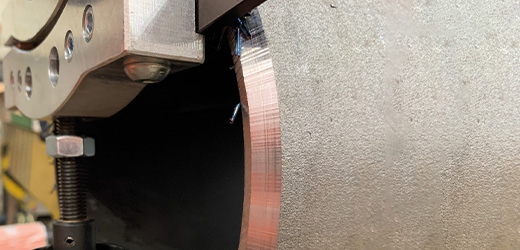

Le mécanisme unique des rouleaux de serrage et de guidage assure un guidage précis et confortable autour de la circonférence du tube usiné ou le long du bord de la tôle.
Le châssis robuste garantit une coupe constante avec un minimum de vibrations possibles et une stabilité sans compromis de l’angle de chanfrein sélectionné.

– Cet accessoire est conçu pour fonctionner avec les chanfreineuses B10 Electra, B15 Electra et B15 AIR.
– La profondeur du chanfrein peut être réglée en continu, et les valeurs sont lues sur l’échelle intégrée.
– Des roulements spéciaux unidirectionnels empêchent tout rebond lors de l’approche du matériau, assurant ainsi un processus de chanfreinage vraiment sûr et confortable.
– La valeur d’usinage réglée peut être assurée, et une profondeur de chanfrein constante peut être garantie même sur un grand nombre de tubes.
– Grâce au montage unique et flexible des galets, l’outil peut également gérer toutes les irrégularités et imprécisions autour de la circonférence du tube.
– La construction légère en aluminium du châssis de la machine garantit une manipulation confortable du produit.
– La poignée ergonomique et rotative augmente la productivité du travail et contribue à la sécurité d’utilisation du produit.
– Le carter sécurité installé empêche les projections dangereuses de copeaux et le couvercle protège l’opérateur d’éventuelles blessures.

Données techniques :
– Compatibles avec les machines : B10 ELECTRA, B15 ELECTRA a B15 AIR
– Angle de chanfrein : selon la tête de fraisage (30° / 45° / 60°)
– Largeur du chanfrein : selon la machine utilisée (10 mm / 0.4″ ou 15 mm / 0.6″)
– Gamme (usinage du diamètre extérieur OD) : Ø 95 mm / 3.75″ > Ø 95 mm / 3.75″.
– Epaisseur de la paroi (usinage du diamètre extérieur OD) : 2,5 à 15 mm / 0.01″ à 0.6″.
– Portée (usinage du diamètre intérieur ID) : > Ø 500 mm / 20″ (Ø inférieur avec accessoires spéciaux)
– Épaisseur de la paroi (usinage du diamètre intérieur ID) : 5 – 15 mm / 0,19 – 0,6″.
– Profondeur de serrage minimale : 80 mm / 3.15″.
– Alimentation : manuelle
– Poids : 8,4 kg / 18.5 lb (sans machine B10 / B15)



Inclus dans le prix :
– Chanfreineuse X-PIPE (sans machine B10 / B15)
– Emballage carton
– Outils d’utilisation
– Manuel d’utilisation
