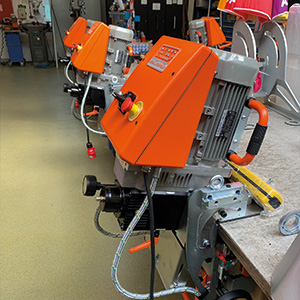

Une Chanfreineuse d’usinage grandes capacités.

Chanfreineuse d’usinage fixe ou mobile à angle variable et avance automatique.

Ses capacités de chanfreinage sont appréciées ainsi que la qualité des chanfreins obtenus. Une chanfreineuse d’usinage est aussi extrêmement capacitaire (jusqu’à 62mm de chanfrein !! ). Son angle variable et sa table additionnelle permettent une utilisation fixe sur des chanfreins de petites pièces et sont des éléments décisifs dans le choix de nos clients.

Vidéo de présentation UZ50 Triumph  Vidéo de présentation UZ50 Triumph

Vous pouvez visiter notre chaîne youtube , si vous avez besoin de plus vitesse avec des variations d’angle fréquentes la X97 est plus rapide, elle reste cependant moins capacitaire.

UZ 50 Chanfreinage par usinage tôle métal dessous X par usinage pièce courbe
Pour faciliter la mise en place de la machine ainsi que son retournement

Manipulateur 3D

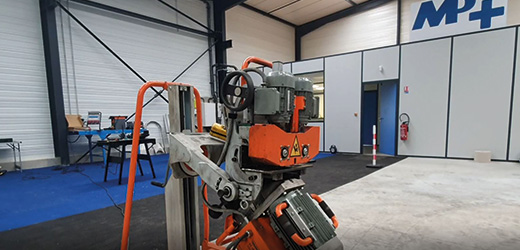

La chanfreineuse par usinage UZ50 Triumph est livrée avec un manipulateur qui permet sa mise à hauteur et son retournement. Des chanfreins en X, K ,V  sans manipulation de tôle, peuvent ainsi être réalisés.
UZ50 Chanfreins usinage
Pour des chanfreins usinés sur grandes longueur ou petites pièces, donc polyvalence maximale

Machine mobile ou fixe

La chanfreineuse par usinage UZ50 Triumph de NKO est une machine à avance automatique qui se déplace le long de la tôle et réalise un chanfrein usiné automatiquement. Elle peut également être équipée d’une table auxiliaire qui permet le chanfrein de petites pièces et bandes, dans ce cas c’est la pièce qui se déplace.

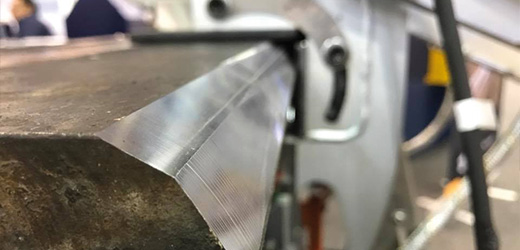

UZ 50 Chanfrein tôle métal dessous X par usinage
Réglage de l'avance, du talon et Angle variable donc une machine adaptée à tous types de travaux

Réglage précis

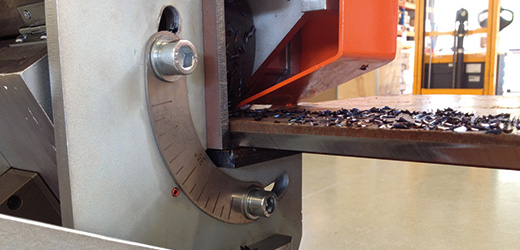

La chanfreineuse UZ50 Triumph de NKO est dotée d’un boitier de commande et de réglages mécaniques précis de l’angle et du talon. L’entraînement se fait par deux moteurs à vitesse variable par potentiomètre, chaque moteur est équipé de deux roues uréthane qui permettent donc une accroche parfaite et un entrainement régulier de la machine ou de la pièce.

Tete UZ30
Fraise d'usinage haute performance ce qui permet un usinage rapide dans de meilleures conditions.

Outillage

La chanfreineuse UZ50 Triumph est équipée d’une tête d’usinage haute performance, les chanfreins réalisés sont donc d’une qualité parfaite et l’usure des plaquettes est réduite.
La UZ50 est extrêmement polyvalente et donc parfaite pour l’usinage sur grandes longueurs et petites pièces !
UZ50 Chanfreins usinage

guillo yann

Mp Plus

Descriptif et capacités de la chanfreineuse d’usinage UZ50 Triumph

Chanfreineuse d’usinage : acier, l’Hardox, le Domex et l’Aluminium

  • La vitesse d’avance est adaptée à la matière à usiner grâce à la vitesse d’alimentation automatique, réglable 0 -1,2m/min
  • Le consommable n’est pas couteux en raison de l’utilisation d’inserts d’usinage à haute résistance, largeur maxi du chanfrein 62mm/15°, 50mm/45°
  • La chanfreineuse d’usinage est très flexibile grâce à son angle variable 15-60°
  • Cette chanfreineuse d’usinage convient pour une large gamme d’épaisseur grâce à ses rouleaux d’appui précontraints si bien que l’épaisseur du matériel peut varier de  7 à 80 mm
  • L’ensemble des équipements électriques sont placés dans un coffret robuste en fonte d’aluminium et sont donc parfaitement protégés des chocs et des poussières.

MANIPULATEUR 3D

La chanfreineuse d’usinage UZ50 est sur un manipulateur, elle est donc mobile aussi bien le long de la tôle qu’en rotation. La machine peut ainsi tourner de 180°, et réaliser les chanfreins des deux cotés en X, K , V. En conséquence l’opérateur travaille en parfaite autonomie sans moyens de levage d’où un gain de temps important.

  • la UZ 50 sur le MANIPULATEUR 3D est « flottante » ce qui a pour conséquence d’éliminer les contraintes dues aux inégalités du sol ou des déformations de la tôle.
  • La UZ50 peut être placée à hauteur du plan de travail grâce à la poignée du manipulateur 3D
  • Elle se déplace tout d’abord grâce à son système d’avance automatique mais aussi par les roues du manipulateur
  • le chanfreinage est possible avec ou sans l´APPAREIL MANIPULATEUR 3D ce qui permet le travail sur un sol très accidenté ou très encombré.
  • Le MANIPULATEUR 3D peut être utilisé pour maintenir la machine et la table auxiliaire convertissant de ce fait la machine en poste fixe

Table auxiliaire

  • Les pièces de petites tailles peuvent être usinées avec la UZ50 équipée de la table auxiliaire.
  • Il convient de noter que l’angle peut être réglé entre 20° et 60° avec la table.

Chanfreineuse d’usinage UZ50 données techniques

  • La UZ50 chanfreine l´acier carbone, l´inox et l´aluminium de  7 à 80 mm d’épaisseur.
  • Les dimensions de pièce minimum sont de  200 x 100 x 7 mm, avec accessoires de chanfreinage des petites pièces.
  • La machine a une tête de fraisage de puissance de 4 000 W avec une vitesse de coupe de 182,92 m/min, l’alimentation automatique est motorisée.
  • Un potentiomètre de  0 à 1,2 m/min permet le réglage de la vitesse d´alimentation automatique
  • Le poids total de l’ensemble chanfreineuse d’usinage UZ 50 et son manipulateur 3D est de 175kg



Voir Aussi nos autres chanfreineuses à avance automatique

Pour des pièces mobile sur tables à billes UZ30

UZ18 chanfreinage multi angles par cisaillement (maximum 18mm de coupe)

UZ15 chanfreinage rapide multi angles par cisaillement (maximum 15mm de coupe)

UZ29 chanfreinage forte capacité par cisaillement (maximum 29mm de coupe)

X97 chanfreinage forte capacité multi angles par cisaillement (maximum 25mm de coupe)X97

Best value

UZ50 Triumph

UZ50 Triumph

En stock

Chamfrein Maxi
62 mm
Epaisseur Maxi
80mm
Angles
15° à 60°
