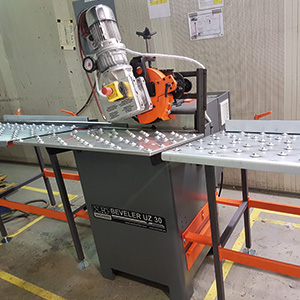

Chanfreineuse fixe fortes capacités UZ30 Express

Une Chanfreineuse fixe de fortes capacités polyvalente pour des chanfreins usinés parfaits.

Chanfreineuse fixe de fortes capacités à angle variable, Elle est particulièrement appréciée pour sa robustesse et pour la qualité des chanfreins obtenus. Utilisée avec des tables additionnelles elle peut chanfreiner de grandes longueurs. Le chanfreinage par usinage garanti une précision optimale, le panneau de contrôle permet d’adapter les vitesses de coupe et d’avance en fonction de la matière à usiner. La Chanfreineuse fixe de fortes capacités UZ30 Express convient donc pour une grande variété de matériaux.

Pour des tarifs, nous contacter !

Vidéo de présentation UZ30 Express     Vidéo de présentation UZ30 Express

Besoin de plus de capacités avec des variations d’angle fréquentes : Pull X97

Visitez notre chaîne youtube

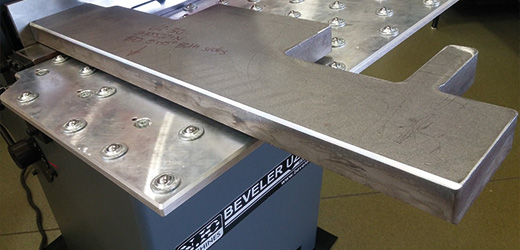

Chanfreins UZ30 Tôles Métal
Une machine d'usinage de chanfreins à avance automatique

Usinage et entraînement Automatique

La chanfreineuse par usinage UZ30 Express de NKO est une machine dotée d’un système d’entraînement des pièces (plats et tubes), les chanfreins par usinage sont ainsi réalisés automatiquement, l’angle est réglable. Elle convient pour des chanfreins forts sur pièces et tubes acier et autres métaux.
Pupitre Chanfrein UZ30
Réglage de l'avance, du talon et Angle variable

Réglage précis

La chanfreineuse UZ30 Express NKO est dotée d’un pupitre de commande et de réglages mécaniques précis de l’angle et du talon. Elle peut chanfreiner des pièces en acier de 2 à 100mm d’épaisseur, le chanfrein maximum est de 30mm à 30° et de 17mm à 60°.
Tete UZ30
Fraise d'usinage haute performance

Outillage

La chanfreineuse UZ30 Express est équipée d’une tête d’usinage haute performance, les chanfreins réalisés sont d’une qualité parfaite et l’usure des plaquettes est réduite.

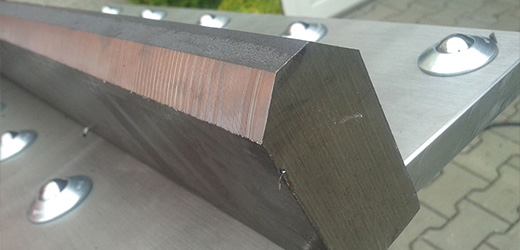

Chanfreins Métal plats et tubes UZ30

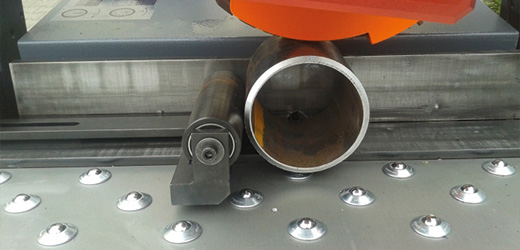

Accessoires pour tube et réglages pour cornières.

Polyvalence

La chanfreineuse UZ29 Speeder peut être équipée d’un dispositif de guidage pour les chanfreins sur tubes, les divers réglages permettent également d’effectuer des chanfreins sur des tubes carrés, des cornières… et bien sur des plats.

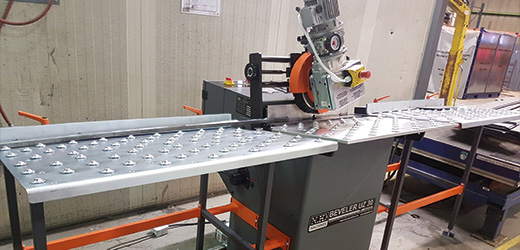

Chanfrein UZ30 Tables auxilliaires
Tables de support à billes

Tables additionnelles

La chanfreineuse UZ30 Express peut être équipée de tables additionnelles pour les chanfreins sur des grandes longueurs. Les pièces sont ainsi parfaitement guidées et la manutention facilitée grâce aux billes de roulement des tables.

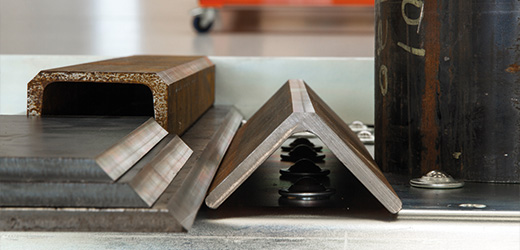

Entraînement automatique pour des chanfreins usinés parfaits sur pièces, plats, cornières, tubes…
Chanfreins UZ30 Tôles Métal

guillo yann

Mp Plus
DésignationNuméro de commande
Système de chanfreinageUZ 30 Express25999
Plaquette de coupe de rechange Premium,10 pc UZ30 Express25907
Tête de fraisage de rechange Premium, y compris les plaquettes et les vis, cales UZ30 Express25910
Table d´entrée et de sortie avec butées réglables25908
Dispositif destiné au chanfreinage de tubes25902
Jauges UZ30 Express25916
Tête de fraisage de rechange Premium, y compris les plaquettes et les vis, cales25910
Plaquette de coupe de rechange, 10 pc UZ20 ancien modèle25909

Chanfreineuse fixe de fortes capacités UZ30 Express

Pour tous les aciers au carbone, la fonte, l’aluminium et les alliages de métaux légers, ainsi que pour les matériaux usinables par élimination de copeaux.
L’avance permet d’usiner les arêtes sans qu’il soit nécessaire de fixer la pièce.
La broche de fraisage rotative permet de régler l’angle de fraisage entre 30 et 60°.
Grâce à la Chanfreineuse fixe de fortes capacités UZ 30 Express, il est possible de faire des chanfreins ayant une largeur maximale de 18mm avec un angle de chanfreinage de 45°.
Possibilité de régler l’avance.
En option : Guidage supplémentaire, pour l’usinage de tuyaux ronds, de tuyaux ayant un profil carré ou rectangulaire.
Pour une utilisation robuste et permanente.
Surface de très bonne qualité, chanfrein net.
Rapport prix – performances très avantageux.

Données techniques :

Angle du chanfrein: 30° – 60°, de manière progressive (par rapport à l’horizontale)
Épaisseur du matériau: de 2 à 100 mm
Régime de la tête de fraisage : 0-5500 tr/min
Moteur d´avance : 400V/50Hz,3 phases, régime 0,6-3,5m/min
Poids de la machine: 400 kg
Dimension: 825 x 1200 x 1615 mm

Best value

UZ30 Express

UZ30 Express

En stock

Chamfrein Maxi
30 mm
Epaisseur Maxi
100mm
Angles
30° à 60°


Contactez nous pour des questions techniques, des essais, démonstrations…
