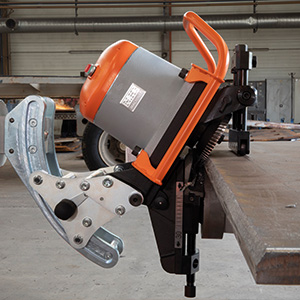

Chanfreineuse rapide de grande capacité UZ29 SpeederGarantie 5 ans

Une Chanfreineuse automatique à très grande capacité rapide et polyvalente.

Chanfreineuse de grande capacité rapide à angle choisi et changeable, Elle est particulièrement appréciée pour sa robustesse et sa polyvalence. Utilisée avec le manipulateur 3D elle peut chanfreiner de très grandes longueurs et effectuer des chanfreins en X ou en V sans retourner la tôle. Le chanfreinage par cisaillement garanti un travail sans bruit ni copeaux d’usinage.

Cette machine est garantie 5 Ans !

Pour des tarifs, nous contacter !

Vidéo de présentation UZ29 Speeder     Vidéo de présentation UZ29 Speeder

Besoin de plus de capacités avec des variations d’angle fréquentes : Pull X97

Visitez notre chaîne youtube

UZ29 Chanfrein Métal Acier sur manipulateur 3D

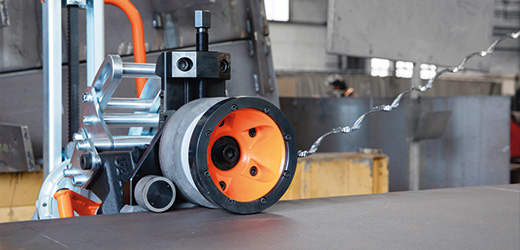

Une machine robuste conçue pour les chanfreins extrêmes

Robustesse et Fortes charges

La chanfreineuse par cisaillement UZ29 Speeder de NKO est l’une des machine les plus capacitaires du marché, d’une conception simple et robuste, elle dispose d’un couple important . Elle est dotée d’un réducteur extrêmement robuste. Elle convient pour des chanfreins forts sur tôles acier et autres métaux.
UZ29 Chanfrein sur tôle acier Métal avec Manipulateur 3D
Réglage du talon et Angle variable

Réglage précis

La chanfreineuse UZ29 Speeder de NKO est équipée d’un dispositif de réglage précis du talon et peut chanfreiner des tôles de 6 à 60mm d’épaisseur, le chanfrein maximum est de 29mm.

Les angles peuvent être réglés par remplacement d’une cale , les angles suivant sont disponibles : 30 °, 45 °, 22,5 °, 37,5 °, 50 °

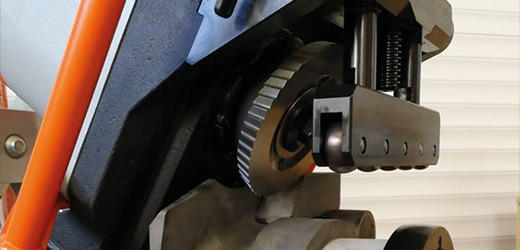

Fraise UZ 29 chanfrein Métal
Molettes de coupe adaptées

Outillage

La chanfreineuse UZ29 Speeder fonctionne avec des molettes / fraises de coupe qui permettent l’obtention d’un chanfrein par cisaillement, la méthode et rapide, silencieuse et les outils utilisés peuvent être affûtés pour une utilisation prolongée.

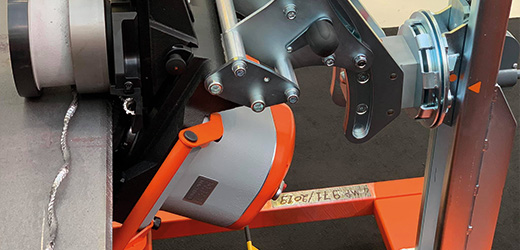

UZ29 Chanfrein Métal Acier sur manipulateur 3D
Manipulateur pour faciliter la mise en place de la machine et son retournement

Manipulateur 3D

La chanfreineuse UZ29 Speeder peut être équipée d’un chariot de manutention (Manipulateur 3D) qui permet sa mise à hauteur pour les chanfreins sur des tôles acier, mais également son retournement pour un chanfrein en X sans retourner la tôle.
DésignationNuméro de commande
Chanfreineuse UZ29 SPEEDER – KIT 30° + 45°1962
Fraise ECO pour acier standard1970
Fraise ECO pour acier standard- 2+1 gratuite1972
Fraise PVD – Pour matériaux resistants1971
Fraise PVD – Pour matériaux resistants – 2+1 gratuitee 2 + 1 gratui1973
KIT supplémentaire 22,5°1966
KIT supplémentaire 30°1964
KIT supplémentaire 37,5°1967
KIT supplémentaire 45°1965
KIT supplémentaire 50°1968
L’une des machine les plus capacitaires du marché
UZ29 Chanfrein sur tôle acier Métal avec Manipulateur 3D

guillo yann

Mp Plus

La Chanfreineuse rapide de grande capacité UZ29 SPEEDER est l‘une des machines les plus robustes et les plus puissantes dans le domaine des machines à chanfreiner par cisaillement.

La machine est à avance automatique et peut être utilisée soit comme une machine fixe conçue pour les petits et grands volumes de petites pièces, soit comme une machine en mouvement lorsque la machine se déplace le long de la tôle.
La machine UZ29 SPEEDER est capable de chanfreiner aussi bien de l’acier standard que de l’acier inoxydable.

Elle peut chanfreiner les tôles en V ou en X et ce sans retourner ou manipuler les tôles.
Cette application est rendue possible grâce à l’équipement standard de mécanisme rotatif du manipulateur 3D

  • Pour l’acier conventionnel (jusqu’à 700 MPa ), l’acier inoxydable, le laiton, le cuivre et l’aluminium.
  • L’épaisseur du matériau chanfreiné de 6 à 60 mm .
  • L’angle de chanfrein peut être réglé par des bras amovibles (KIT pour un angle donné).
  • L’appareil est capable de réaliser les chanfreins double face (X, K) sans avoir à manipuler le matériau.
  • Travail par cisaillement sans bruit.
  • Entraînement automatique.
  • Utilisation stationnaire ou mobile.
  • Le Manipulateur 3D permet a la chanfreineuse rapide de grande capacité UZ29 de compenser les inégalités de la matière ou du sol.
  • Des pièces de taille réduites peuvent également être insérées directement dans la machine.

Données techniques:

Largeur de chanfrein Max.: 0 à 29 mm < 400 MPa
0 à 25 mm > 400 MPa
Angle de chanfrein : 30 °, 45 °, 22,5 °, 37,5 °, 50 ° (KIT remplaçable)
L’épaisseur de biseau.matériel : 6 à 60 mm
Moteur : 1500 W
Vitesse : 1,8 m/min
Poids : 205 kg
Dimensions : 1010 x 745 x 1326 mm

Inclus dans le prix:

  • Système de chanfreinage rapide de grande capacité UZ29 SPEEDER
  • Outils pour un opérateur
  • Manuel utilisateur

Best value

UZ29 Speeder

UZ29 Speeder

En stock

Chamfrein Maxi
29 mm
Epaisseur Maxi
60mm
Angles
30°...50°


Contactez nous pour des questions techniques, des essais, démonstrations…

Pour des tarifs, nous contacter !
