Chanfreineuse robuste UZ18 Hardworker Garantie 5 ans

Une Chanfreineuse robuste polyvalente et automatique, garantie 5 ans !

Chanfreineuse robuste UZ18 Hardworker de grande capacité à angle variable, donc particulièrement appréciée pour sa rigidité et sa polyvalence. Utilisée avec le manipulateur 3D elle peut donc chanfreiner de très grandes longueurs et ainsi effectuer des chanfreins en X ou en V sans retourner la tôle.

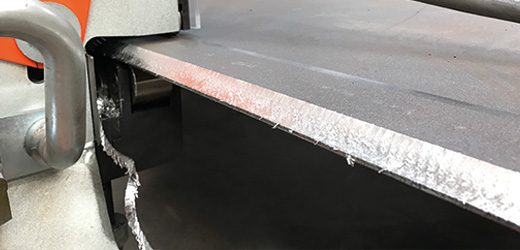

Le chanfreinage par cisaillement est une opération mécanique simple qui garanti donc un travail sans bruit, fumées, ni copeaux d’usinage.

Pour des tarifs, nous contacter !

Vidéo de présentation UZ18 Hardworker     Vidéo de présentation UZ18 Hardworker

Visitez notre chaîne youtube UZ18, si vous avez besoin de plus de capacité  UZ 29 Speeder, variations d’angle fréquentes : Pull X97

Chanfreineuse robuste UZ18
Une conception simple donc une chanfreineuse robuste et maniable

Robustesse

La chanfreineuse robuste par cisaillement UZ18 Hardworker de NKO est dotée d’un réducteur extrêmement robuste elle dispose donc d’un couple important ainsi que d’un angle variable.

Elle convient pour des chanfreins forts sur des tôles acier et autres métaux.

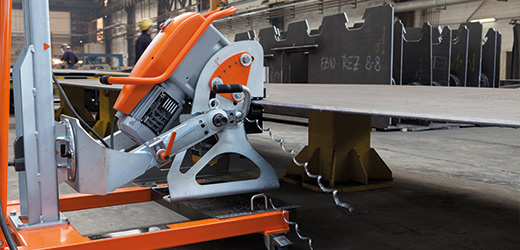

Chanfrein tôle acier UZ18 avec manipulateur

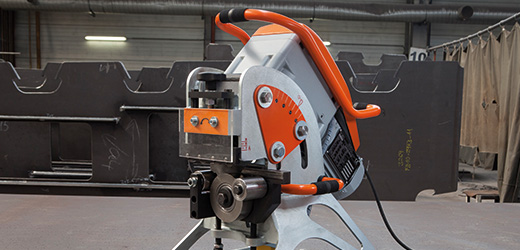

Réglage du talon et de l'angle rapide grâce a une conception simple.

Réglage précis

La chanfreineuse UZ18 Hardworker est équipée d’un dispositif de réglage du talon à vis ainsi que d’une échelle graduée. Elle peut ainsi être réglée très facilement par simple action sur les vis de blocage et de réglage.

L’ange est variable de 15° à 50°, le réglage est précis, toutes les valeurs intermédiaires sont donc possibles.

Jeu de trois molettes de coupe pour chanfreineuse UZ12
Plusieurs modèles de Molettes de coupe, donc outillage adapté aux travaux à réaliser.

Outillage

La chanfreineuse UZ18 Hardworker fonctionne avec des molettes / fraises de coupe qui permettent l’obtention d’un chanfrein par cisaillement. La méthode est rapide, silencieuse et les outils utilisés peuvent être affûtes pour une utilisation prolongée. Les outils sont disponibles en plusieurs versions, de sorte que les aciers durs et inox peuvent aussi être chanfreinés.

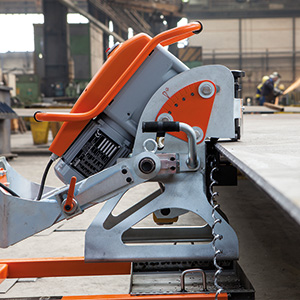

UZ18 avec manipulateur 2
La chanfreineuse rapide UZ18 est montée sur un manipulateur dans le but de faciliter sa mise en place et son retournement.

Manipulateur 3D

La chanfreineuse robuste UZ18 Hardworker peut être équipée d’un chariot de manutention (Manipulateur 3D). Ce manipulateur permet sa mise à hauteur pour le travail des tôles acier, mais également son retournement et donc la réalisation de chanfreins en X  ou en K sans retourner la tôle.
Une machine simple et robuste qui vous accompagnera donc sans problème pendant des années.
Chanfrein tôle acier UZ18 avec manipulateur

guillo yann

Mp Plus

Descriptif et capacités de la chanfreineuse robuste UZ18 Hardworker

La chanfreineuse robuste de grande capacité UZ 18 Hardworker dispose d’un système de réglage de l’angle continu.

Sa conception est particulièrement robuste avec son bâti acier et sa boîte en alliage d’aluminium ce qui en fait une machine plus adaptée aux matériaux résistants. Elle convient donc pour l’acier (résistance jusqu’à 700 MPa),ainsi que pour le laiton, le cuivre et l’aluminium.

Pour des éléments à chanfreiner de dimensions minimales – largeur 70 mm, longueur 150 mm, épaisseur 6 mm, épaisseur maximum 40mm.
L’angle de chanfrein est facilement réglable de 15 ° à 50 ° – sans qu’il soit nécessaire de remplacer une partie quelconque.
L’équipement est capable d’effectuer un chanfrein double face (X, K) sans avoir besoin de retourner la tôle, notamment grâce au manipulateur 3D.

Manipulateur 3D

  • Ce manipulateur permet de faire simplement et rapidement pivoter la chanfreineuse robuste UZ18 Hardworker de 180° afin de créer un chanfrein en X ou  K. L’opérateur n’a donc plus besoin d’un pont pour retourner la tôle.
  • Le système de fixation unique permet de fixer la chanfreineuse robuste UZ18 Hardworker dans le manipulateur et de l’en libérer en quelques secondes, sans devoir utiliser d’outils.
  • La chanfreineuse robuste UZ18 Hardworker « flotte » dans le MANIPULATEUR 3D et compense ainsi les irrégularités du sol.
  • Le MANIPULATEUR 3D permet de manipuler facilement la machine et également de régler la hauteur de travail.
  • Le Manipulateur est mobile grâce à ses roues massives, le chanfreinage reste possible avec ou sans le Manipulateur, il peut également être utilisé sous forme de poste stationnaire.



Voir Aussi nos autres chanfreineuses à avance automatique

Pièces mobile sur tables à billes UZ30

UZ15 chanfreinage rapide multi angles par cisaillement (maximum 15mm de coupe)

UZ12 chanfreinage rapide par cisaillement (maximum 12mm de coupe)

UZ29 chanfreinage forte capacité par cisaillement (maximum 29mm de coupe)

X97 chanfreinage forte capacité multi angles par cisaillement (maximum 25mm de coupe)X97

UZ50 chanfreinage forte capacité multi angles par usinage

Voir également nos machines à avance manuelle :

B10 Electra : chanfreineuse légère et maniable pour contours droits et sinueux par usinage

B15 Electra :  Chanfreineuse forte charge pour contours droits et sinueux par usinage

Données techniques de la chanfreineuse robuste UZ18 Hardworker

Largeur du chanfrein Maximum 18 mm (600 MPa), l’angle est réglable en continu: 15 ° – 50 °, l’épaisseur du matériau: 6 – 40 mm.
Moteur: 750 W / 380 V, vitesse : 1,9 m / min, Poids: 110 kg .
Dimensions (LxHxP): 43,8 x 71,9 x 64,4 cm

Best value

UZ18 Hardworker

UZ18 Hardworker

En stock

Chamfrein Maxi
18 mm
Epaisseur Maxi
40mm
Angles
15-50°


Contactez nous pour des questions techniques, des essais, démonstrations…

Pour des tarifs, nous contacter !
