Chanfreineuse et ébavureuse fixe B3 pour pièces mécaniques et brutes de coupe

Élimination des Bavures et chanfreinage

Chanfreineuse et ébavureuse fixe pour petits chanfreins et ébavurage de pièces mécaniques et brutes de coupe avant usinage.

Elle permet le chanfreinage jusqu’à 3mm ainsi que l’élimination des bavures sur les bruts et ébauches d’usinage, elle permet également le cassage des angles  et arrêtes.

Chanfreineuse et ébavureuse idéale pour les petits travaux et disposant d’un angle variable. Adaptée pour les chanfreins droits sur des petites pièces de chaudronnerie ou d’usinage.

Pour des tarifs, nous contacter !

Vidéo de présentation B3     Vidéo de présentation B3
Chanfreineuse à angle variable B3

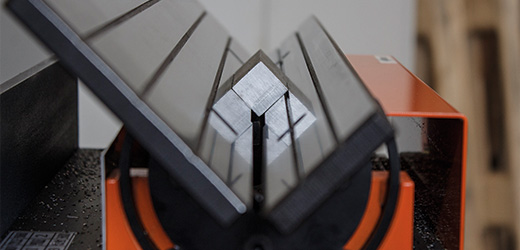

La machine B3 NKO est à angle variable

Robustesse et Angle variable

La chanfreinseuse / ébavureuse B3 de NKO est équipée d’un double plateau pivotant ainsi que d’une échelle graduée ce qui permet de régler très facilement l’angle de chanfreinage. L’angle peut donc être laissé à 45° lorsque les contraintes angulaires sont nulles par exemple pour les travaux fin d’ébavurage. Ou bien orienté à l’angle exact souhaité pour réaliser des chanfreins précis jusqu’à 3 mm (taille de la coupe)
Excellente finition des éléments de guidage

Guidage robuste et Rigide

Les pièces de glissement sont assemblées sur un montage rigide et sont usinées avec un excellent niveau de finition ce qui garanti un glissement parfait de la pièce, elles sont de plus munies de rainures ce qui limite les frottements au maximum pour un glissement parfait de la pièce: condition indispensable pour la qualité du chanfrein et la durée de vie des plaquettes.

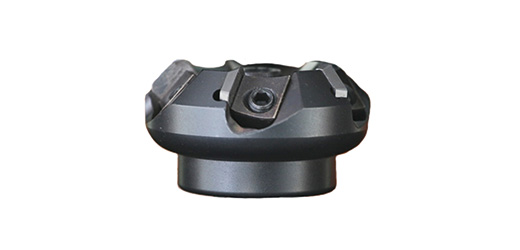

Plaquettes carbure Standards ou Tin suivant la matière

Plaquettes de coupes adaptées

La chanfreineuse / ébavureuse B3 NKO est équipée avec 5 plaquettes carbure pour une durée de coupe optimale. Ces plaquettes comportent 4 cotés et une dépouille ce qui outre l’excellence de la coupe garanti un très faible coût d’outillage consommable car chaque plaquette peut être pivoté donc utilisée 4 fois avec une surface d’attaque neuve. La vitesse de rotation de la chanfreineuse / ébavureuse B3 NKO est de 3600 tr/min, cette vitesse est obtenue à l’aide d’une motorisation triphasée de 1.3 KW.

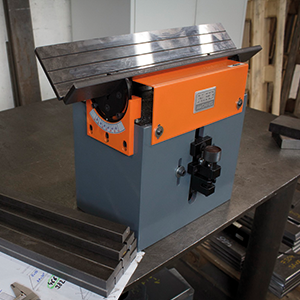

Chanfreineuse B3

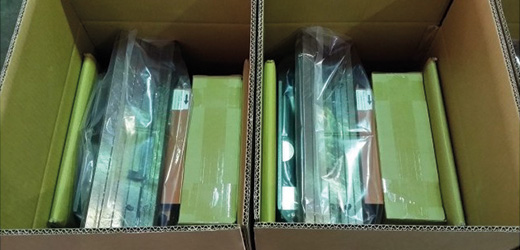

Machines disponibles et expédiées dans un emballage soigné

Disponibilité

Les chanfreineuses B3 sont produites par NKO est disponibles sur stock, la robustesse de la machine implique un poids relativement élevé :28KG. Un soint tout particulier est donc apporté au conditionnement des machines B3 avant expédition.

Best value

B3

B3

En stock

Chamfrein Maxi
3 mm
Chamfrein Réglable
0 à 3 mm
Angle
30°-60°
Une machine robuste avec une motorisation triphasée puissante! La qualité du guidage et l’angle variable font vraiment la différence.

guillo yann

Mp Plus
DésignationNuméro de commande
Système d´ébavurage et de chanfreinage B3, complet, 400V/50Hz/3phases28220
Système d´ébavurage et de chanfreinage B3, complet, 110V/50Hz/1 phases28211
Tête de fraisage de rechange (munie de 5 plaquettes de coupe)28221
Plaquette de coupe revêtue 10 pc25909

Chanfreineuse B3, pour l´ébavurage et le chanfreinage des pièces usinées en acier, alu, inox, etc.

  • Cadran servant à ajuster la largeur du chanfrein
  • Possibilité d´ajuster l´angle du chanfrein de 30°à 60°
  • Pour acier, inox, aluminium et autres matériaux
  • Glissières de guidage en matériau de qualité à longue durée de vie

Données techniques:

  • Angle du chanfrein: 30° – 60°, ajustable en continu
  • Largeur du chanfrein:  0 – 3 mm (résistance du matériau 400N/mm2)
  • Tension:
    400 V /50 Hz, 3 phases
  • Puissance du moteur: 1,3 kW
  • Régime: 3 600 tr/min
  • Avance: manuelle
  • Poids: 28 kg
  • Dimensions: 530x420x410mm
  • Nombre de plaquettes de coupe sur la tête de fraisage: 5 pc (en carré)



Compris dans le prix:

Système de chanfreinage complet – muni d´une tête et de plaquettes de coupe
Câble d´alimentation électrique sans prise
Outillage destiné à l´usage de l´opérateur
Notice technique
Emballage carton

Contactez nous pour des questions techniques, des essais, démonstrations…

Pour des tarifs, nous contacter !
