Chanfreins sur petites pièces avec la station B-Dock

Chanfreins sécurisés sur petites pièces

Station de guidage et de protection pour réaliser des chanfreins sur des petites pièces.

Elle permet la fixation de chanfreineuse B10 ou B15 et comprend des dispositifs de protection pour réaliser des chanfreins sur des petites pièces. Les pièces sont poussées par l’opérateur. La station dispose de dispositifs de guidage pour les chanfreins linéaires ou les tubes.

Pour des tarifs, nous contacter !

Vidéo de présentation B-Dock     Vidéo de présentation B-Dock

Voir également : Chanfreineuse B10 Electra  ou Chanfreineuse B15 Electra

Ebavurage portatif pneumatique : Chanfreineuse B2 Air

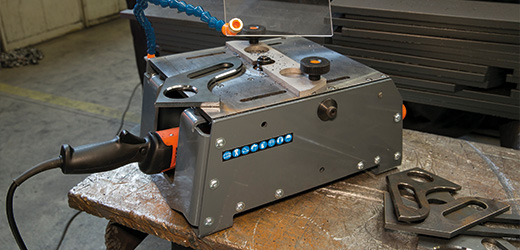

Chanfreins sur petites pièces B-Dock B10 avec protection plexiglass sans guidage.
Une station développée pour les petites pièces.

Ergonomie et Sécurité

NKO a développé une station de travail pour pouvoir utiliser les chanfreineuses B10 Electra et B15 Electra en position fixe. Ce qui permet de chanfreiner des petites pièces pouvant difficilement être maintenues fixes. Le chanfrein se fait alors en toute sécurité en maintenant la pièce et en la glissant le long de l’outil.

Les chanfreins de 0 à 5 mm peuvent ainsi être réalisés, ainsi que des rayons de 2.5, 3.5, 4mm.

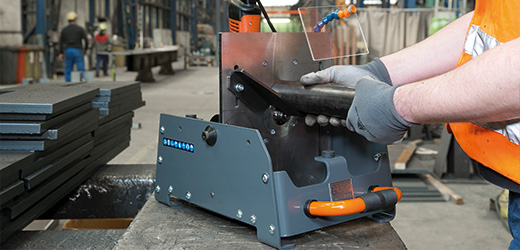

Chanfreins sur petites pièces : Vue du guide pour tubes a travail pour station de travail B-Dock
Adaptable pour une utilisation verticale et guides fournis.

Souplesse d’utilisation et fonctions multiples

L’accessoire B-Dock est livré avec des guides pour tôles droites et tubes, la pièce est donc parfaitement guidée pendant les opération de chanfreinage, l’utilisation peut être horizontale ou verticale pour un meilleur maintien de la pièce.
ChChanfreins sur petites pièces: B-Dock B10 avec protection plexiglass sans guidage.

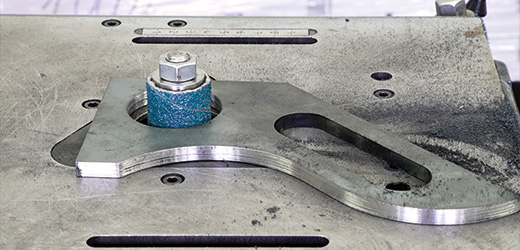

Réglage précis par molette graduée

Réglage précis

L’accessoire B-Dock accueille une chanfreineuse B10 ou B15 Electra et dispose donc des mêmes facilités de réglage précis par bague filetée qui permet donc d’ajuster idéalement la hauteur de chanfreinage pour un chanfrein de 0 à 5 mm.

Le réglage est linéaire, toutes les valeurs entre 0 et 5 mm Peuvent donc être réglées.

<Le guidage pendant le travail est double ou triple : un roulement sur le coté de la pièce ainsi que la plaque d’appui du B-Dock en hardox sont complétés au besoin par un dispositif de guidage des tubes ou un guide linéaire pour les pièces droites.

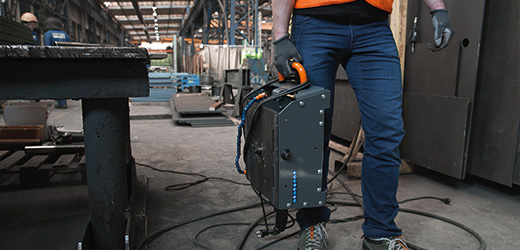

Station de travail B-Dock en cours de transport
Pour une utilisation sur chantier

Poignée de transport

L’accessoire B-Dock est doté d’une poignée ergonomique qui permet son déplacement, il est donc transportable pour une utilisation sur poste de travail ou sur chantier.

Best value

B- Dock

B- Dock

En stock

Chamfrein Maxi
5 mm
Diam Mini
27 -40 mm
Angle
Angle de la tête
DésignationNuméro de commande
Le système de chanfreinage B-Dock + B10 Electra set (sans la tête de fraisage) 25302
30 ° la tête de rechange, y compris des plaques, des petits vis, des vis et un rouleau27223
37,5 ° la tête de rechange, y compris des plaques, des petits vis, des vis et un rouleau27227
45 ° la tête de rechange, y compris des plaques, des petits vis,des vis et un rouleau27222
50 ° la tête de rechange, y compris des plaques, des petits vis, des vis et un rouleau27224
60 ° la tête de rechange, y compris des plaques, des petits vis, des vis et un rouleau27240
Angle non standard pour la tête de fraisage, y compris des plaques, des petits vis, des vis et un rouleau27xxx
Tête de fraisage R3,5mm,y compris des plaques, des petits vis, des vis et un rouleau27233
Tête de fraisage R2,5mm,y compris des plaques, des petits vis, des vis et un rouleau27234
Plaquette de coupe revêtue , 10 pièces/pack27231
Plaquette de coupe revêtues R3,5mm, 10 pièces/paquet26110
Plaquette de coupe revêtues R2,5mm, 10 pièces/paquet26109
Plaquette de coupe revêtues R4mm, 10 pièces/paquet26111
Un accessoire indispensable pour des chanfreins sur petites pièces en toute sécurité !

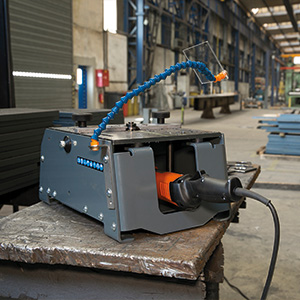

Vue de la station de travail B-Dock en position de chargement machine.

guillo yann

Mp Plus

La station de travail B-Dock permet d’utiliser les B10-B15 Electra fixes pour le chanfreinage de petites pièces.

Elle est conçue pour le chanfreinage de petites pièces difficiles à maintenir et à chanfreiner de manière habituelle.

Station de travail B-Dock + B10 ELECTRA
– Fonction de chanfreinage et de rayonnage des bords, chanfreinage de tubes.
– Moteurs et mécanisme réducteur hautes performances de marque Fein
(Largeur de chanfrein maximale 5 mm)

Largeur maxi de chanfrein :

Stationnaire : 5mm
Tenue en main : 10mm (B15 : 15mm )
Angle de chanfrein : 30°; 37,5°; 45°; 50°; 60°

Rayons : R2,5mm; R3,5mm; R4mm
Poids : 28kg + 6kg



Le système conserve tous les avantages de la chanfreineuse manuelle B10 Electra.
Le système B-Dock permet de chanfreiner des formes irrégulières, des pièces droites et des trous.
Les rayons sont également possibles avec la tête de fraisage pour inserts rayonnés.
Les accessoires de guidage combinés à un ajustement facile et vertical de la table de travail permettent le chanfreinage des tubes.
En achetant l’ensemble B-Dock + B10 Electra, vous avez un système de chanfreinage universel.
La B10 Electra peut être utilisée indépendamment du B-Dock comme machine à chanfreiner portable.

• Table inclinable pour la fixation facile de B10 Electra
• Position verticale de la table pour un chanfreinage pratique
• Fixations de guide et guide pour tube inclus dans le prix
• Le bouclier de protection réglable augmente la sécurité du travail
• La conception robuste assure un chanfreinage de précision et la durabilité du B-Dock
• La surface de travail en Hardox est résistante à l’usure
• Le système est léger, donc facile à transporter
• Compatible avec les machines B10 Electra ou B15 Electra

B10 ELECTRA
(Largeur de chanfrein maximale 10 mm)

Conçue pour le chanfreinage et l’ébavurage de petites pièces, de rayons et de trous internes et externes.
Spécialement conçue pour la production de chanfreins et de préparations de soudage.
Conception de machine durable et stable sans compromis.
Grâce à la conception spéciale de la tête de coupe, vous économiserez ½ plaquette lors de réductions jusqu’à 8 mm de la largeur du chanfrein.
• Échelle pour un ajustement précis de la taille du chanfrein
• Pour le chanfreinage et l’ébavurage de l’acier, de l’aluminium et d’autres matériaux
• Tête remplaçable pour changer l’angle de chanfrein
• Equipement manuel puissant
• Contrôle électronique de la vitesse
• Fonction de rayonnage des bords, préparation avant traitement de surface.
• Fabriqué en République tchèque, avec un moteur allemand de haute performance.

B15 ELECTRA
(Largeur de biseau maximale 15 mm / 0.6 in)

Entraînement électrique puissant pour des charges extrêmes.
• Poignée ergonomique pivotante

Données techniques

Largeur de chanfrein B-Dock Max. + B10 Electra: (Largeur de chanfrein max. B-Dock + B15 Electra) :
0 à 5 mm
Max. largeur de chanfrein B10 Electra sans B-Dock: (Largeur de chanfrein maximale B15 Electra sans B-Dock)
0 à 10 mm <400 MPa
0 à 5 mm > 400 MPa
Arrondi :
R 2,5 mm, R 3,5 mm, R 4 mm R 0,1 pouce, R 0,14 pouce, R 0,16 pouce
Angle de chanfrein :
30 °; 37,5 °; 45 °; 50 °; 60 °
– autres angles sur demande
Moteur : 1.700 W
Vitesse: 2.700 – 8.500 tr / min
Protection contre la surcharge: thermique
Avance: manuelle
Poids B-Dock: 28 kg  Poids B10 Electra: 6 kg
Poids B15 Electra: 9,5 kg
Dimensions: 443 x 368 x 220 mm

Inclus dans le prix :
• Station de travail B-Dock
• Système de chanfreinage et d’ébavurage B10 ELECTRA
• Outils d’exploitation
• Emballage en carton
• Manuel utilisation



Contactez nous pour des questions techniques, des essais, démonstrations…
