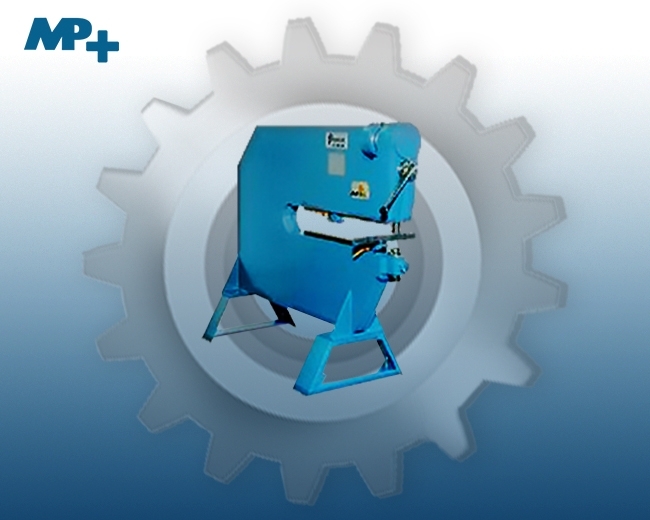

Cisailles universelles : Cisailles NIBBLER

Il est utilisé pour toutes les opérations nécessitant un guidage et maintien du point de centre.
Deux types sont disponibles : interne et externe, dépendant de la position du point de centre.
Tous les équipements de centrage internes utilisent deux pointes de centrage,une sur le dessus et une dessous.
Ces pointes coulissent sur les glissières du col de cygne et peuvent être verrouilles en position pour le rayon désiré.

N110205,02	Dispositif de centrage supérieur à verrouillage rapide. Livré avec la machine, ce dispositif a une goupille de centrage et un dispositif de centrage inférieur correspondant. Les deux sont réglables. La tôle est fermement maintenue par la goupille à l’aide d’un levier à excentrique, avec une force suffisante pour éviter le pré pointage du point de centre.
N110206,02	Dispositif de centrage inférieur à verrouillage rapide. Voir explication ci-dessus N110205,02
N111550-003	Dispositif de centrage avec extension du point de centre Consiste en deux éléments, l’un supérieur, l’autre inférieur, pour petits cercles. Pour couper des petits cercles d’un diamètre inférieur au minimum donné pour la machine, un dispositif de centrage avec extension du point de centre est nécessaire. Cela permet la découpe de cercles de rayon jusqu’à 15mm pour une épaisseur de 3mm. Le centre du cercle doit être pointé.
N111570	Dispositif de centrage sans marquage de centre. Consiste en deux éléments, l’un supérieur, l’autre inférieur. Dans certains cas il n’est pas souhaitable de voir la marque du point de centre. Un dispositif de maintien à disques rotatifs est donc disponible. Les disques sont réglables pour s’adapter à l’épaisseur de la pièce. La tôle est fermement maintenue par un levier excentrique.
N111606-004	Dispositif de centrage externe, pour cercles de rayon Max 2000 mm, point de centre fixe. Convient pour des découpes circulaires d’un diamètre supérieur à celui permis par le col de cygne de la machine. Le point de centre est supporté par deux axes chaque axe est supporté par deux paliers de chaque coté de la machine. Ces axes sont réglables pour donner le rayon désiré. Le centre peut etre décalé transversallement par une manivelle, la lecture se faisant sur une échelle. Lorsqu’il n’est pas utilisé, le dispositif peut être facilement démonté. Ce dispositif nécessite un trou de diam 8 mm pour guidage, une solution intermédiaire consiste à fixer une rondelle de 8 mm sur la tôle
N111606	Dispositif de centrage externe, pour cercles de rayon Max 4000 mm point de centre fixe. Convient pour des découpes circulaires d’un diamètre supérieur à celui permis par le col de cygne de la machine. Le point de centre est supporté par deux axes chaque axe est supporté par deux roulements de chaque coté de la machine. Ces axes sont réglables pour donner le rayon désiré. Le centre peut etre décalé transversallement par une manivelle, la lecture se faisant sur une échelle. Lorsqu’il n’est pas utilisé, le dispositif peut être facilement démonté. Ce dispositif nécessite un trou de diam 8 mm pour guidage, une solution intermédiaire consiste à fixer une rondelle de 8 mm sur la tôle plutôt que de la percer.
N111950	Table support pour dispositif de centrage externe Nécessite dispositif externe N111605/N111606. Lorsque de larges tôles doivent être manipulées, le dispositif de centrage externe peut facilement être converti en tables supports. Le dessus de la table mesure 1200×800 mm est comporte 14 billes de roulements pour faciliter les déplacements de la tôle.

Une coupe droite peut suivre un trait marqué ou être contrôlée par des guides de types variés. Ces guides peuvent être utilisée pour couper une tôle en deux, pour couper une bande de tôle, ou pour la découpe de trous rectangulaires.
Les dispositifs de coupe droite peuvent être ajustés sur la longueur de la machine, la coupe peut être réalisée avec un parallélisme de 0,1mm, la machine peut ainsi souvent remplacer une cisaille.

N110207	Guide rectiligne Nécessite N110206.Le dispositif de coupe droite est livré avec la machine, il s’adapte sur la partie inférieure du dispositif de centrage interne. Cela permet un réglage rapide et précis de la largeur désirée. Ce dispositif peut être utilisé pour toutes les opérations nécessitant un guidage rectiligne. Description de l’image
N111702/1000	Règle de guidage rectiligne de Max 1000mm une règle de guidage rectiligne est pratique lors du travail de tôles de grand format. La règle est guidée par quatre rouleaux montés sur roulements à billes dans un solide bloc coulissant. Elle comporte deux pinces tôle et deux butées longitudinales. Description de l’image
N111701/1500	Règle de guidage rectiligne de Max 1500mm une règle de guidage rectiligne est pratique lors du travail de tôles de grand format. La règle est guidée par quatre rouleaux montés sur roulements à billes dans un solide bloc coulissant. Elle comporte deux pinces tôle et deux butées longitudinales.
N111700/2000	Règle de guidage rectiligne de Max 2000mm une règle de guidage rectiligne est pratique lors du travail de tôles de grand format. La règle est guidée par quatre rouleaux montés sur roulements à billes dans un solide bloc coulissant.
N121900	Table d’appui centrale avec armoire de rangement d’outils vérouillable. Medium et Senior seulement Pour faciliter l’usinage de tôles plus grandes, nous recommandons notre table d’appui. Cette table d’appui se compose d’une table centrale de 1200×800 min pouvant être rallongée avec une table latérale de 800x800mm de chaque côté, La table centrale possède 14 portées à billes , ce qui permet de déplacer la tôle dans toutes les directions. la table centrale est montée sur un coffre à outils verrouillage. Ce coffre à outils est monté sur roues et se déplace dans deux rails.
N121901	Tables latérales La table d’appui N131900 peut être rallongée avec une table latérale de 800x800mm de chaque côté, chaque table latérale comporte 13 billes supports.

Medium et Senior seulement
Le découpage de figures ou de contours est souvent une solution pratique lors de petites séries où les frais d ‘outils à poinçonner ne sont pas motivés le découpage de figures peut se faire d ‘après un tracé ou un gabarit et quelques accessoires sont indiqués ci-dessous.
Lors de contours très compliqués, le grignotage peut être préférable.

N131440	Plaque d’appui pour découpage à main levée Cet appui est un accessoire très simple et pratique lors du découpage de figures. Il se monte dans le bloc du dispositif de centrage, constitue un bon appui pour la tôle et permet un découpage plus simple
N121850	Porte-gabarit Le porte-gabarit, possède un bras formé de deux parties et pivotant autour de son point de fixation. Le gabarit se monte sur un dispositif de centrage rotatif qui permet le découpage sur tout le pourtour. La tôle est fixée sur le gabarit soit avec des ailettes de verrouillage soit avec un aimant. Le porte-gabarit permet de s’occuper seulement du découpage de la tôle, indépendamment du poids et de la taille du gabarit et de la pièce.
N131960,03	Panneau d’outils Ce panneau est indépendant et se compose de trois panneaux placés en angles, avec une petite étagère, des casiers pour classeurs ainsi qu’un support pour dessins et instructions. Ce panneau est agencé de façon à obtenir une place de travail isolée et bien ordonnée pour, par exemple, les ateliers de service ou les écoles professionnelles. Il dégage, de par sa bonne disposition et sa faculté de séparation, une place d’étude appropriée au point de vue apprentissage.
N131650	Unité de refroidissement d’outil Pour éviter l’échauffement, le poinçon de grignotage doit être refroidi
N121802	Table à coordonnées : champ de travail 900 x 1000 Pour le grignotage ou le poinçonnage d’encoches, une table à coordonnées peut apporter un gain et un confort inestimable. Elle peut être déplacée facilement en X et Y, et est utilisée principalement pour le grignotage de contours à angle droit et pour le poinçonnage. Le guidage est le même que pour la règle de découpe rectiligne, monté sur un chariot, guidé par portées à billes, sur des axes usinés et traités. Deux pinces de tôles et quatre butées accompagnent la table. Utilisée avec des outils de grignotage ronds, la table permet des économies considérables en évitant l’achat d’outils de poinçonnages pour des découpes circulaires, rectangulaires, ou spéciales.
N121801	Table à coordonnées : champ de travail 900 x 1500 Pour le grignotage ou le poinçonnage d’encoches, une table à coordonnées peut apporter un gain et un confort inestimable. Elle peut être déplacée facilement en X et Y, et est utilisée principalement pour le grignotage de contours à angle droit et pour le poinçonnage. Le guidage est le même que pour la règle de découpe rectiligne, monté sur un chariot, guidé par portées à billes, sur des axes usinés et traités. Deux pinces de tôles et quatre butées accompagnent la table. Utilisée avec des outils de grignotage ronds, la table permet des économies considérables en évitant l’achat d’outils de poinçonnages pour des découpes circulaires, rectangulaires, ou spéciales.
N121800	Table à coordonnées : champ de travail 900 x 2000 Pour le grignotage ou le poinçonnage d’encoches, une table à coordonnées peut apporter un gain et un confort inestimable. Elle peut être déplacée facilement en X et Y, et est utilisée principalement pour le grignotage de contours à angle droit et pour le poinçonnage. Le guidage est le même que pour la règle de découpe rectiligne, monté sur un chariot, guidé par portées à billes, sur des axes usinés et traités. Deux pinces de tôles et quatre butées accompagnent la table. Utilisée avec des outils de grignotage ronds, la table permet des économies considérables en évitant l’achat d’outils de poinçonnages pour des découpes circulaires, rectangulaires, ou spéciales.
N121400	Équipement pour commande de levage d’outil 0,37 kW, 400/230 V, 3 Phases, 50/60 Hz L’équipement de levage d’outil est contrôlé par une pédale. Il est utilisé pour les travaux pour lesquels les deux mains sont occupées par le travail de la pièce, ou lorsque la pièce à travailler est si large qu’il est difficile d’atteindre le levier de commande. L’équipement de levage d’outil consiste en un réducteur à vis sans fin avec micro rupteur agissant sur un disque à came fixe pour les positions de repos et de travail de l’outil. En outre, il existe un disque à came réglable pour les travaux nécessitant des positions intermédiaires comme la fabrication d’ouïes d’aération ou le cintrage des bords.

Le nervurage et le soyage sont des opérations de formage très courantes et s ‘effectuant le plus souvent avec un dispositif de guidage rectiligne ou de centrage.

Elles peuvent aussi être effectuées d ‘après gabarit ou à main levée.

Ces deux méthodes sont utilisées pour rendre des tôles plus rigides ainsi que pour des repérages ou des décorations. Le soyage est aussi employé lors de joints a recouvrement, renforcement etc. La forme et la profondeur peuvent varier.

Pour des cintrages plus grands I ‘usinage peut se faire suivant différentes étapes avec divers outils.

N110456/457	Outil de Nervurage largeur 6 mm Épaisseur de tôle 1 mm hauteur de déformation 5 mm Largeur de déformation 10 mm
N110458/459	Outil de Nervurage largeur 8 mm Épaisseur de tôle 2 mm hauteur de déformation 4 mm Largeur de déformation 10 mm
N110451/452	Outil de soyage 3 mm Épaisseur de tôle 3 mm Hauteur de déformation 3 mm
N110480	Ébauche pour outils de nervurage et de soyage Un besoin temporaire en outil de soyage ou de nervurage peut être couvert par un usinage d’ébauche, qui se fixe sur des supports traités et usinés
N110485	Appui pour usinage à main levée, nervurage et soyage. Support de maintien de la pièce.

De grandes économies sont réalisées lors de découpage de volets d’aération avec les outils NIBBLER. Avec les mêmes outils la longueur et le nombre d’ouvertures de volets peuvent varier à volonté suivant les besoins.

De par l’inclinaison de 30° pour l’ouverture des volets,la surface de contact sera toujours la même, indépendamment de l’épaisseur de tôle, ce qui élimine toutes contraintes et déformations.

Le découpage de volets d’aération se fait de préférence avec un guide rectiligne et des butées.

Avec le dispositif de levage d’outil, le découpage est beaucoup plus simple car le disque à cames réglable arrête l’outil à la position du découpage désiré. En appuyant de nouveau sur la pédale, l’outil descend pour effectuer le cintrage.

L’outil à ouïes est conçu pour couper et plier en même temps
Avec les outils de 6 et 9 mm, le formage doit être réalisé en deux temps, avec une première passe pour la découpe et une seconde après réglage de l’outil supérieur pour le formage.

Le bombage est une méthode pour obtenir des surfaces en coupole ou en voûte. Pour ceci, on utilise une matrice creuse et un poinçon bombé.

Le bombage commence au centre du disque puis vers la périphérie:
La tôle devra tout le temps être alimentée progressivement d’une distance régulière entre les cercles pour obtenir la forme bombée.
Lorsque le bombage a atteint la périphérie, le même procédé est effectué en sens inverse jusqu au centre. Ceci se répète avec la mise en place d’outil inférieur jusqu’à obtenir la forme désirée.

Le plus facile est de commencer avec un poinçon pour le plus grand rayon puis, suivant les besoins, descendre jusqu’au poinçon d’un rayon moindre.

N110470-004

Outil de bombage, matrice et trois poinçons pour des rayons de 100mm, 125mm,150mm Consiste en deux supports sur lequel s’adaptent les parties bombées.

Comme le nom l’indique, ces outils peuvent recourber les bords sur des pièces droites, rondes ou bombées, intérieurement comme extérieurement.

Le tombage de bords se fait à l’aide d’un dispositif de centrage, d’un dispositif de guidage rectiligne ou d’un gabarit monté sur la pièce.

Dans certains cas il est nécessaire d’effectuer le tombage de bords par plusieurs étapes.

N110490-004	Outil de tombage de bords Hauteur maxi 8 mm Cet outil comprend un outil inférieur fixe et un outil supérieur muni d’une partie mobile repliant le bord contre l’outil inférieur. Pour une épaisseur maximum de tôle de 1,5 mm et une hauteur de bord d’environ 5 fois l’épaisseur de tôle , 8 mm au maximum, min 4mm.
N110580	Outil de tombage de bords Hauteur maxi 15 mm Cet outil comprend un outil inférieur fixe et un outil supérieur muni d’une partie mobile repliant le bord contre l’outil inférieur. Pour une épaisseur maximum de tôle de 3 mm et une hauteur de bord d’environ 5 fois l’épaisseur de tôle , 15 mm au maximum, min 8mm.
N110665	Outil de tombage de bords pour bords droits Cet outil est seulement destiné au tombage de bords pour des bords droits, il ne possède aucune partie mobile et le pliage se fait successivement en faisant avancer la tôle.

La capacité maximale est une épaisseur de tôle de 2 mm et une hauteur de bord de l5 mm.

Les outils pour l’arrondissage des bords sont employés pour former des bords à 45° ou 90°.
Ils s’emploient pour la fabrication de parois, pour le raidissage de tôles, dans des buts décoratifs etc.
Les travaux peuvent se faire soit à main levée, soit d’après un guidage rectiligne ou circulaire.

N110850	Outil d’arrondissage rayon 15mm, 90°
N110860	Outil d’arrondissage rayon 25mm, 45°
N110540	Outil de découpe de ligne
Couteau supérieur N110547, 1 unité, choisir entre 3-10mm
Couteau inférieur N110548, 2 unités

Le grignotage est une opération qui, avec des coups rapides et continus, poinçonne un contour intérieur ou extérieur. Des contours très compliqués peuvent être exécutés sans déformations de tôle.

Grâce à notre grand assortiment de poinçons et de matrices, cette méthode permet le découpage de fentes et le poinçonnage de trous de dimensions variées.

Pour le grignotage, il existe deux types principaux de poinçons à savoir des poinçons coupant d’un seul côté (méplats) et des poinçons coupant sur toute leur circonférence. Les poinçons méplats possèdent un axe de guidage qui, pendant le grignotage, travaille dans la matrice et guide la tôle ou le gabarit. Pendant le grignotage, seule la partie supérieure est coupante c’est pourquoi l’alimentation de la tôle ne peut se faire que dans une direction. Lors du découpage de trous, l’axe de guidage est aussi coupant. Les poinçons coupant sur toute leur circonférence permettent l’alimentation sur tout le pourtour. Dans ce cas les poinçons ne peuvent guider la tôle, c’est pourquoi ils sont employés principalement avec une table à coordonnées.

N110720

Outil de grignotage avec dévêtisseur fixe Cet outil se compose d’un porte-poinçon supérieur et un porte-matrice réglable transversalement ainsi qu’un dévêtisseur fixe. Le porte-poinçon et le porte-matrice sont les mêmes que ceux faisant partie des outils de grignotage avec dévêtisseur pivotable. Cet outil est recommandé pour le grignotage et le poinçonnage de trous jusqu’à et 10 mm. Pour des dimensions supérieures on emploie l’outil à poinçonner les trous.

Les outils à poinçonner sont employés pour le poinçonnage de trous circulaires et carrés ainsi que pour des formes irrégulières contenues dans un cercle de 50 mm.

Les outils à poinçonner ont un grand domaine d’utilisation pour la fabrication des tableaux de bord ainsi que pour le découpage des coins avant le tombage de bords.

Lors du poinçonnage ils est préférable d’équiper la machine avec un dispositif de levage d’outil.

N110720

Outils à poinçonner avec dévêtisseur fixe. Le porte-matrice, qui est le même pour les deux combinaison de poinçonnage, est centré transversalement avec la vis de réglage de l’outil. Le centrage longitudinal se fait avec le volant de réglage de la machine. Pour la pièce poinçonnée il existe un éjecteur manuel.

Cette série d’outils dans la présentation actuelle ne permet que des formages et pliages rectilignes.
Ces outils sont disponibles en stock pour une épaisseur de 1 mm.

N110650	Outil à agrafage simple Ce pliage est utilisé comme bord d’égouttement ainsi que pour le raccordement de tôles entre elles pour des travaux de ventilation en combinaison avec l’agrafage double et l’agrafage d’assemblage. Ce pliage peut aussi être utilisé comme bord d’étai ou bord de protection. Capacité: environ 2 à 3 m/mn.
N110660	Outil pour agrafage double Ce pliage est utilisé pour assembler les tôles tout comme l’agrafage simple, un joint fixe étant ainsi obtenu. Capacité: environ 2 à 3 m/min.
N110670	Outil pour agrafage d’assemblage Ce profilé est utilisé en combinaison avec l’agrafage simple pour raccorder, par exemple des gaines de ventilation. II est aussi très employé pour des baguettes de décoration et de couverture. Le matériau d’origine est constitué par des bandes de tôles de 42 mm de large. Une rainure de guidage se trouve à l’entrée pour les bandes de tôles.
N110680	Roulé de bord Cet outil est fabriqué comme standard pour des tôles de 1 mm avec un diamètre intérieur de 6 mm. Ce roulé de bord est recommandé pour le raidissage des bords de tôles tout en formant aussi un bord de protection.
N110695	Roulé de bord pour passage de fil Cet outil est fabriqué comme standard pour des tôles de 1 mm avec un diamètre intérieur de 6 mm. Ce roulé de bord est recommandé pour le raidissage des bords de tôles tout en formant aussi un bord de protection. Conçu pour passage de fil.
N110689	Pliage droit double Ce pliage est utilisé en combinaison avec le pliage droit simple, pour former un pliage droit d’une profondeur de 11 mm. Capacité: environ 2 à 3 m/min.
N110690	Profilés en canal et en U Ces profilés sont utilisés à titre de raidissage, comme tôle protectrice pour des câblages électriques etc. La matériau d’origine est constitué par des bandes de tôle dont la dimension varie suivant les profilés désirés. Pour un profilé en canal le plus large, la largeur du matériau est de 42 mm et pour un profilé en U de 27 mm. L’outil possède une rainure de guidage à l’entrée dans laquelle sont montées des entretoises pour les différentes largeurs de tôle. Capacité: environ 2 à 4 m/min.
N110665	Pliage droit simple Ce pliage est fabriqué en version standard avec un bord atteignant 15 mm. A l’aide d’un dispositif de guide rectiligne différentes hauteurs de bords peuvent être obtenues.
