Rouleuse asymétrique 3 rouleaux

16 mars 2023
Aucun commentaire

Accueil » Chanfreineuses » Chanfreineuses à avance automatique

Rouleuse asymétrique 3 rouleaux

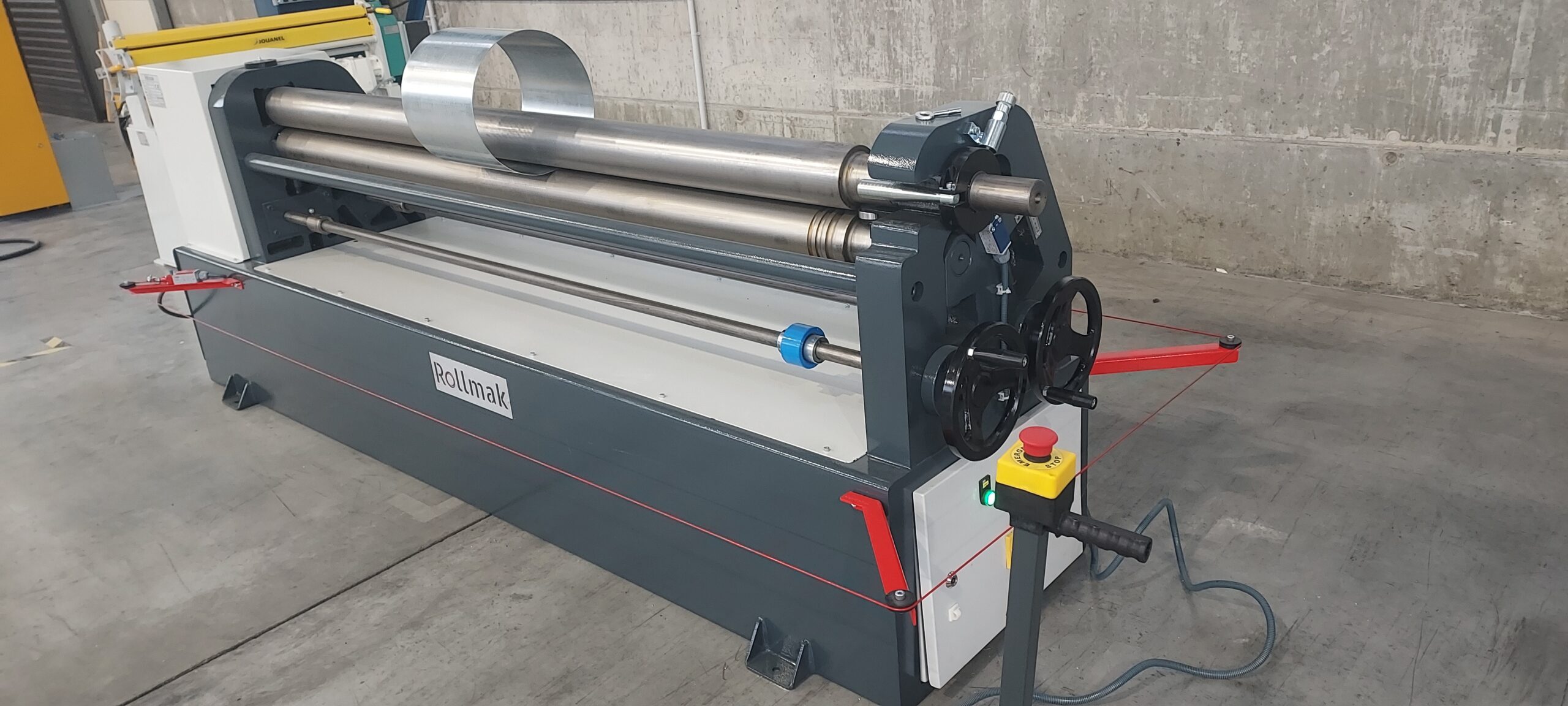

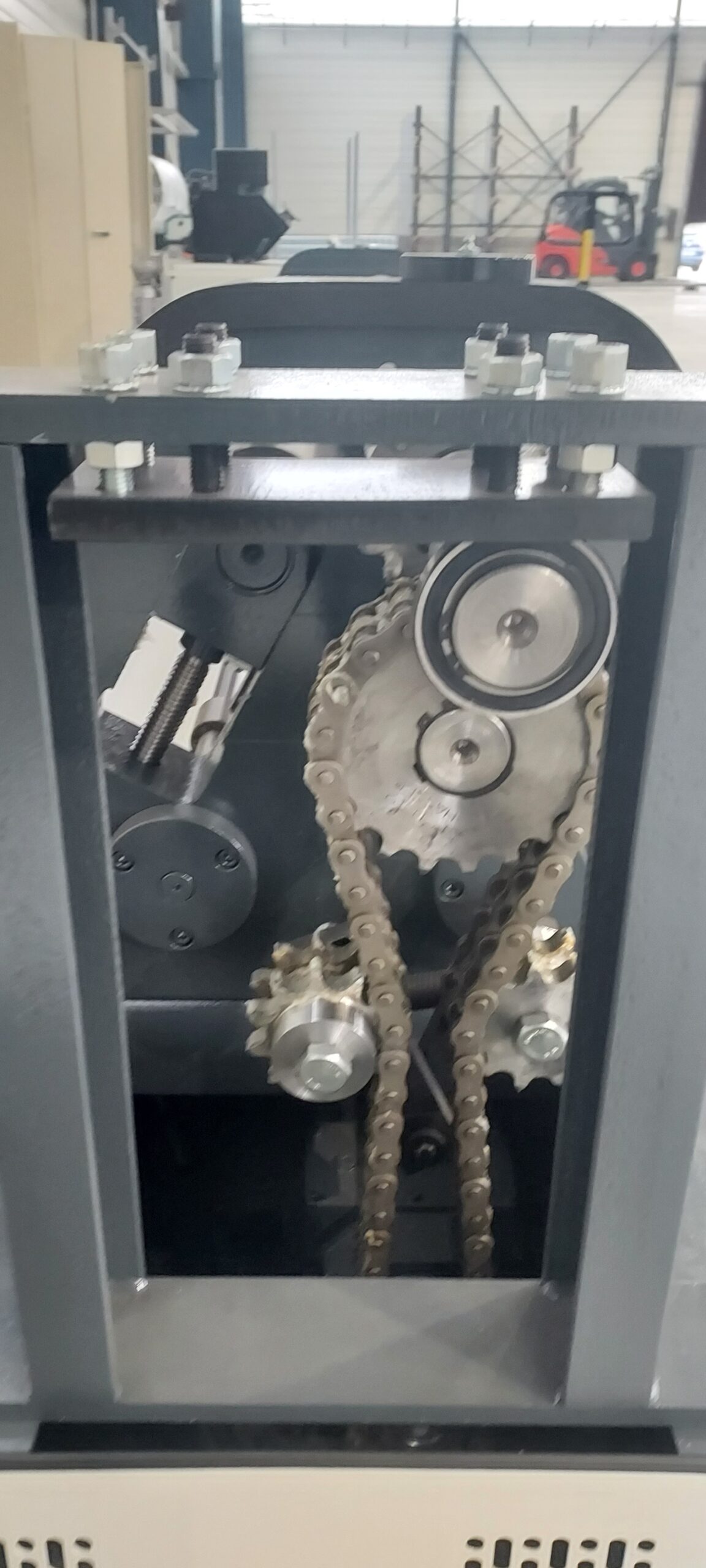

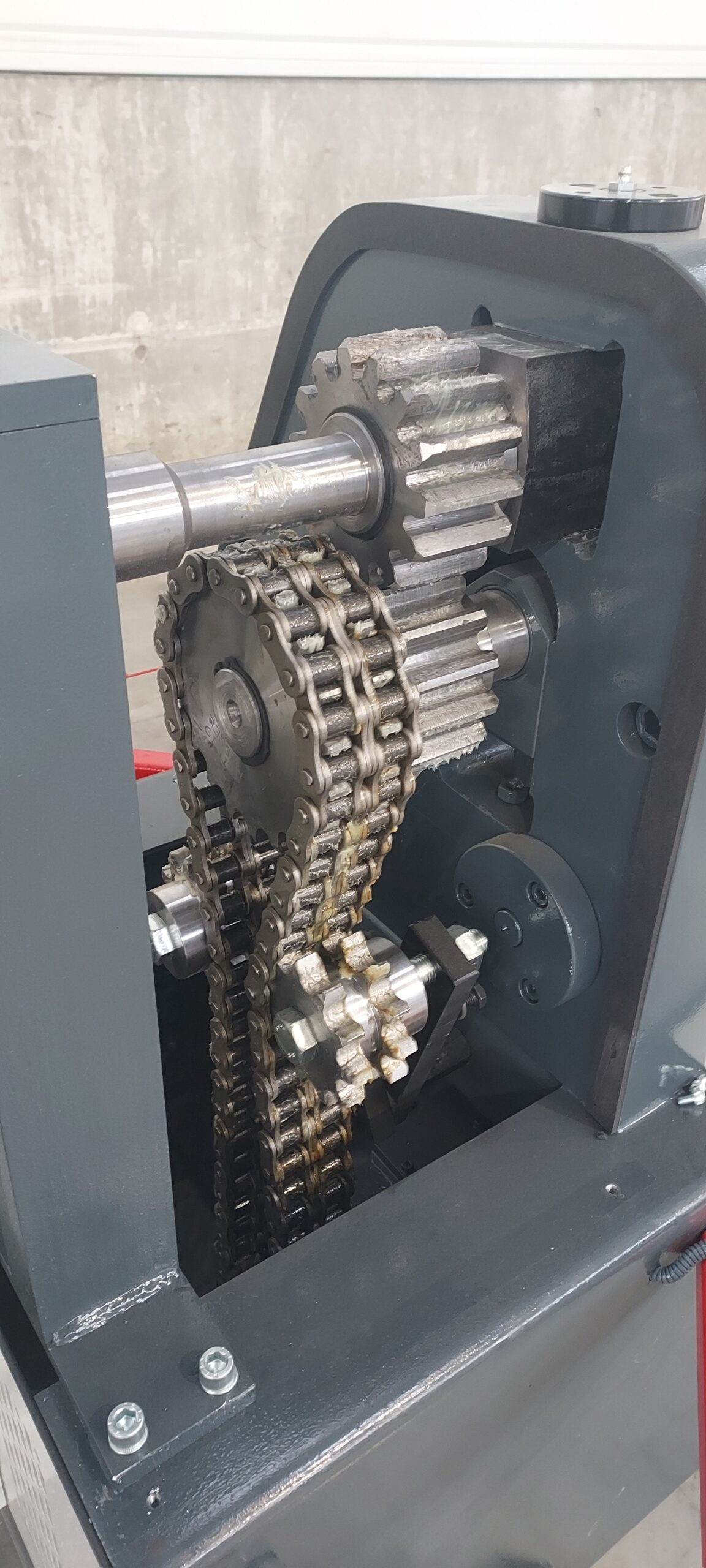

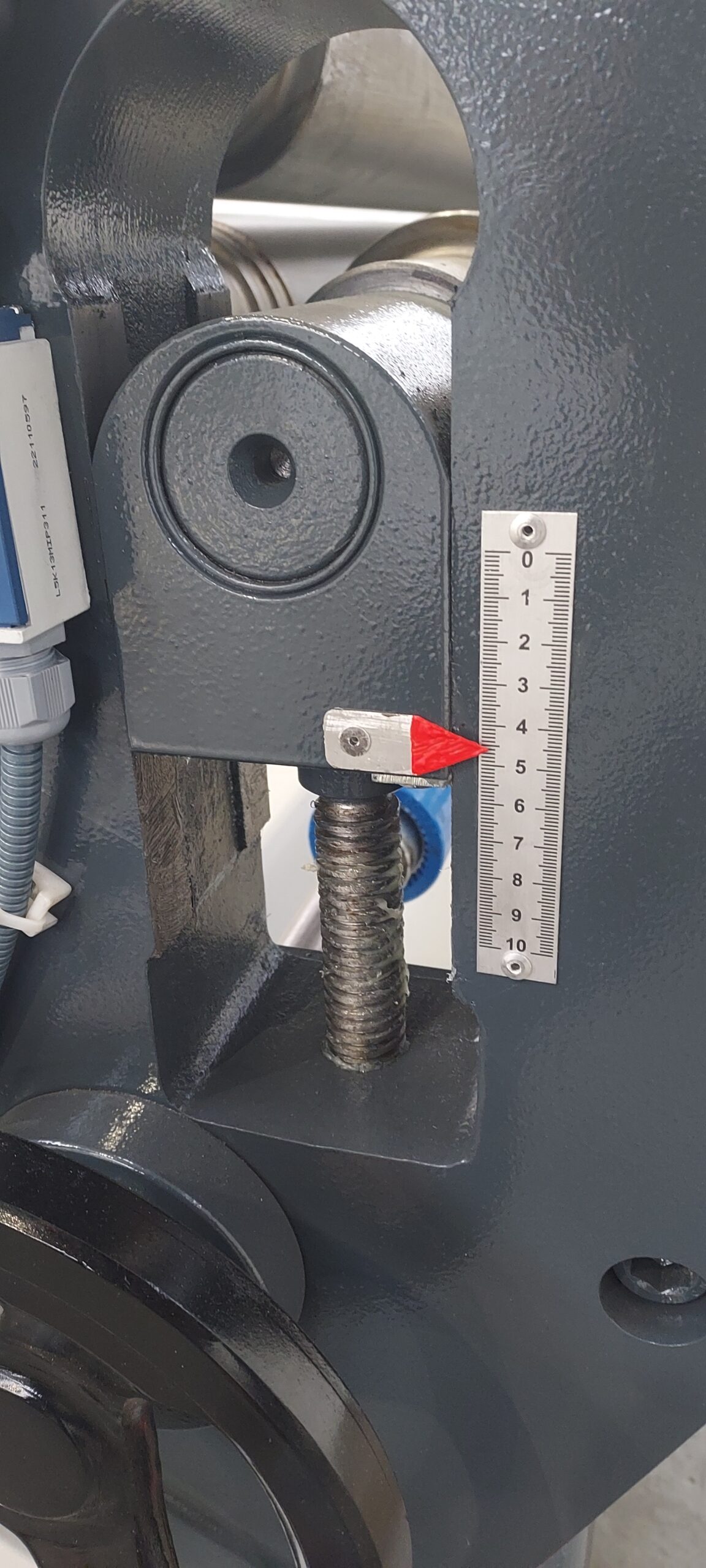

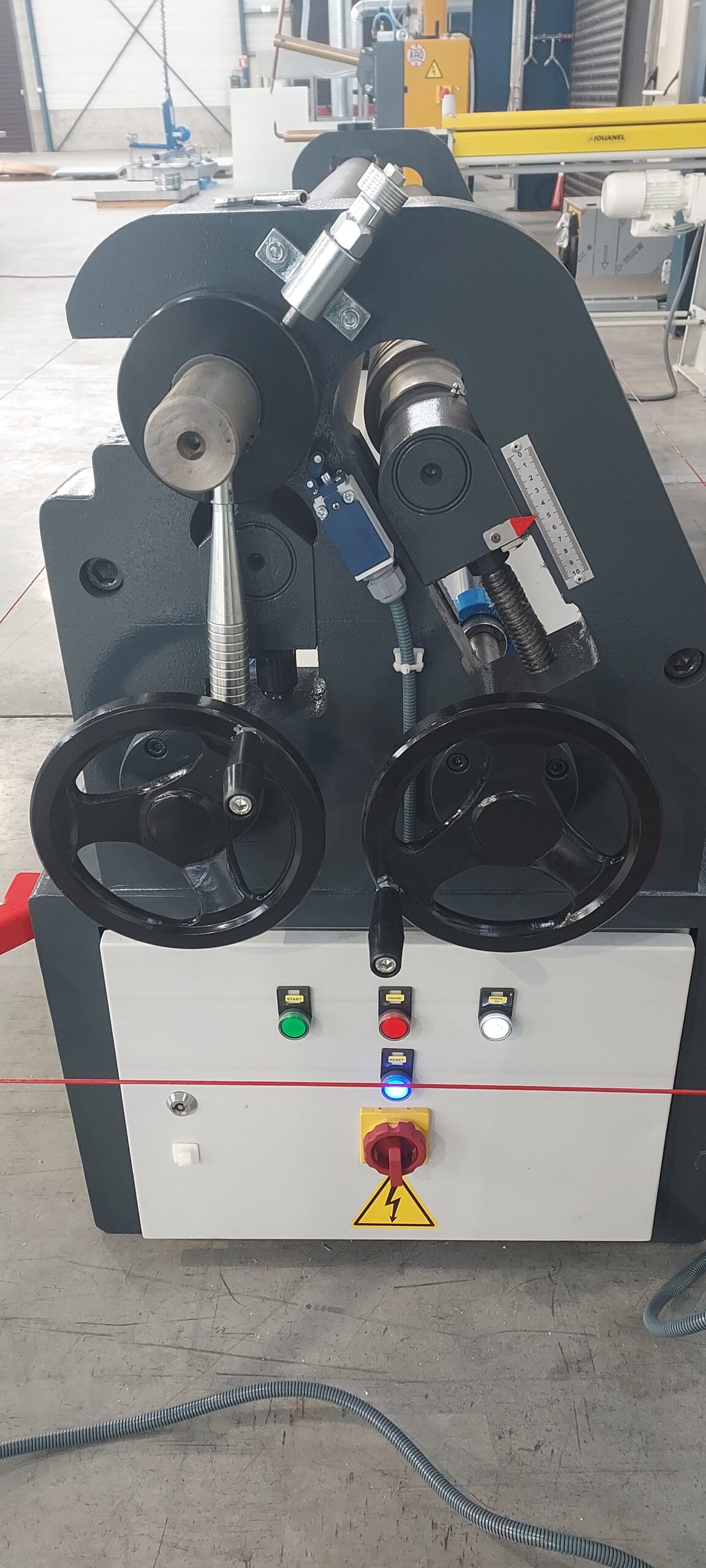

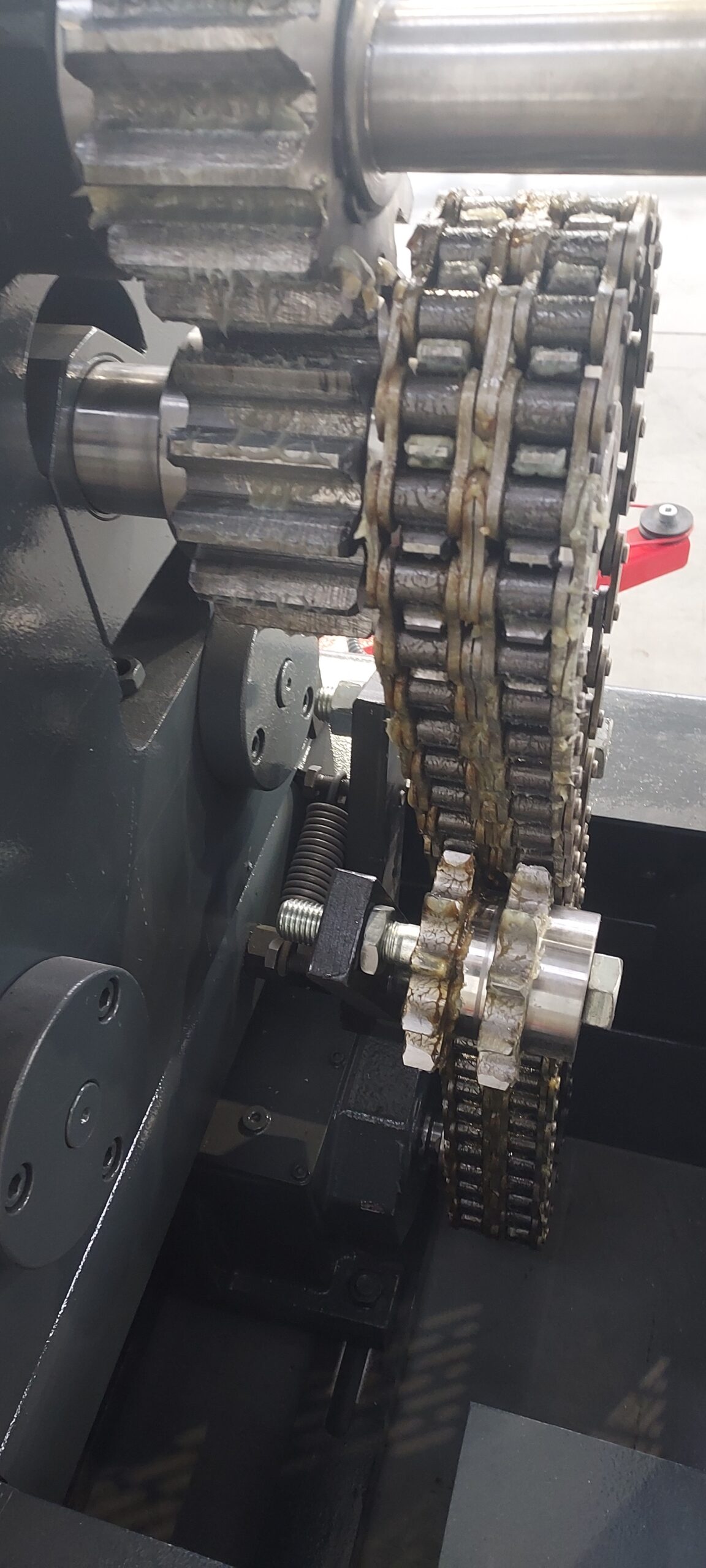

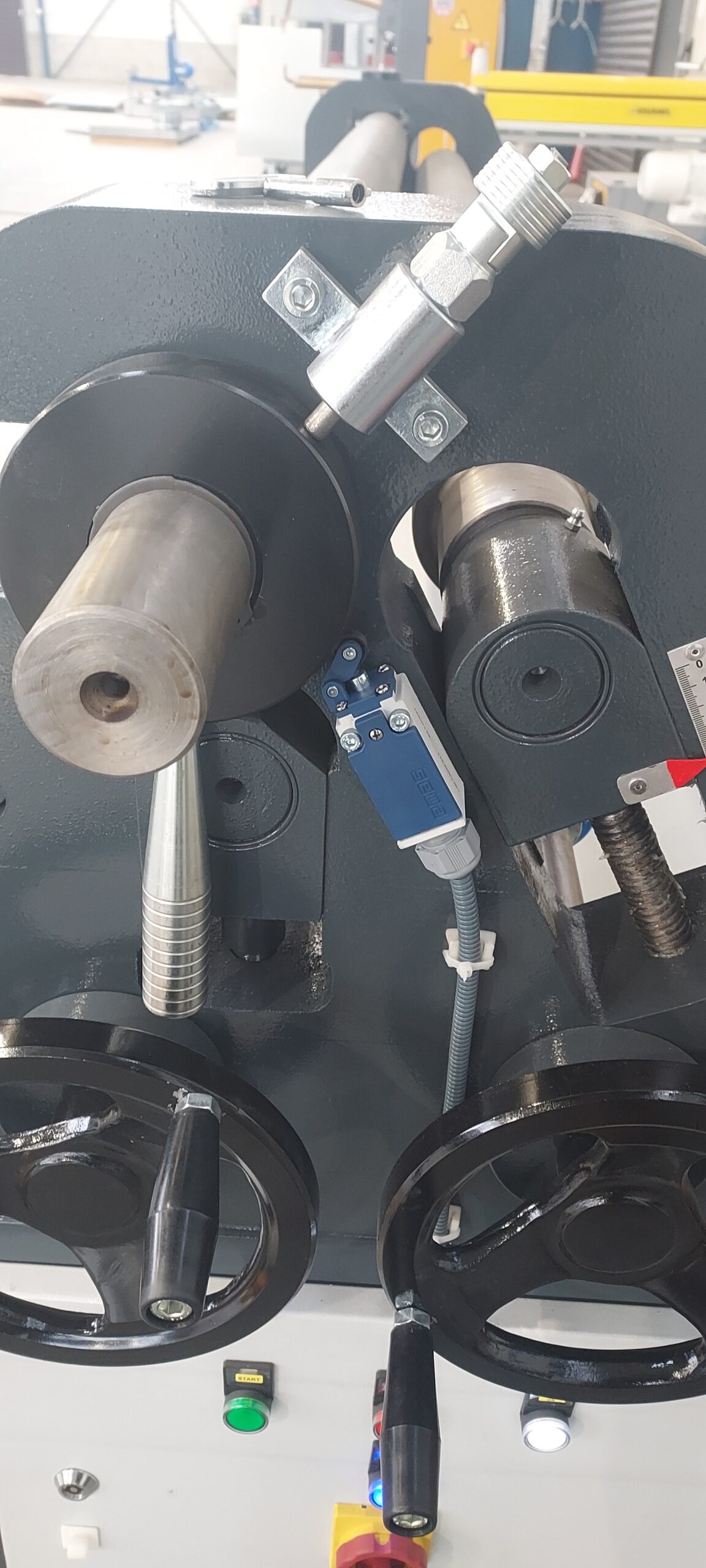

Installation d’une rouleuse motorisée asymétrique à 3 rouleaux

Suite à une demande sur un forum de chaudronnerie nous avons livré une rouleuse asymétrique 3 rouleaux avec des rouleaux de diamètre 110mm pour une longueur de 2000mm.

Il s’agit donc d’une rouleuse simple pour des tôles fines, cette rouleuse asymétrique est maintenant utilisée par le client pour la fabrication de gaines de ventilation. Le faible diamètre des rouleaux permet au client de manchonner un rouleau pour passer des bordures, soyages, ou autres surépaisseurs.

Les données : longueur de 2050mm, croquage maxi 2mm, roulage 3mm. Diamètre minimum de cintrage 165mm.

La rouleuse Installée est une rouleuse simple et robuste d’un excellent rapport qualité – prix.

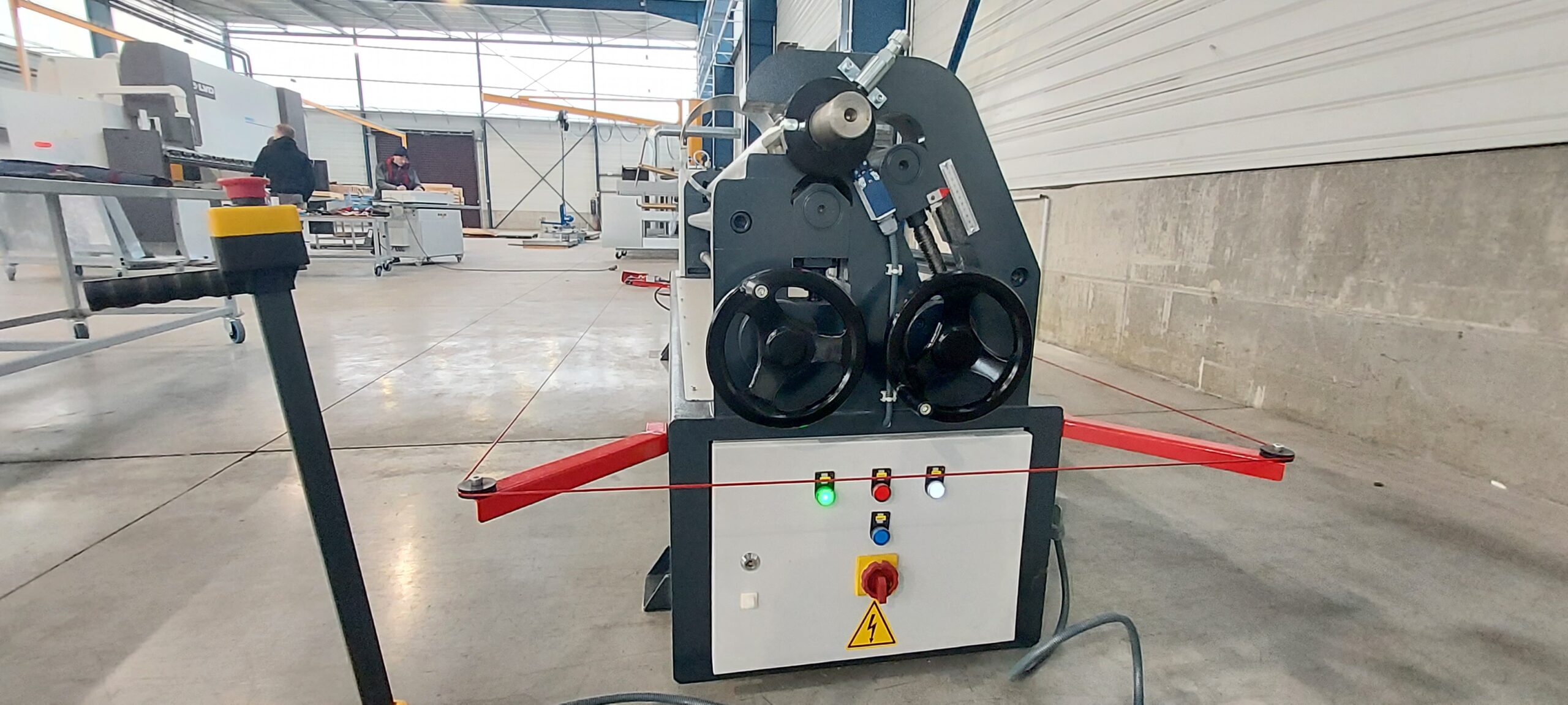

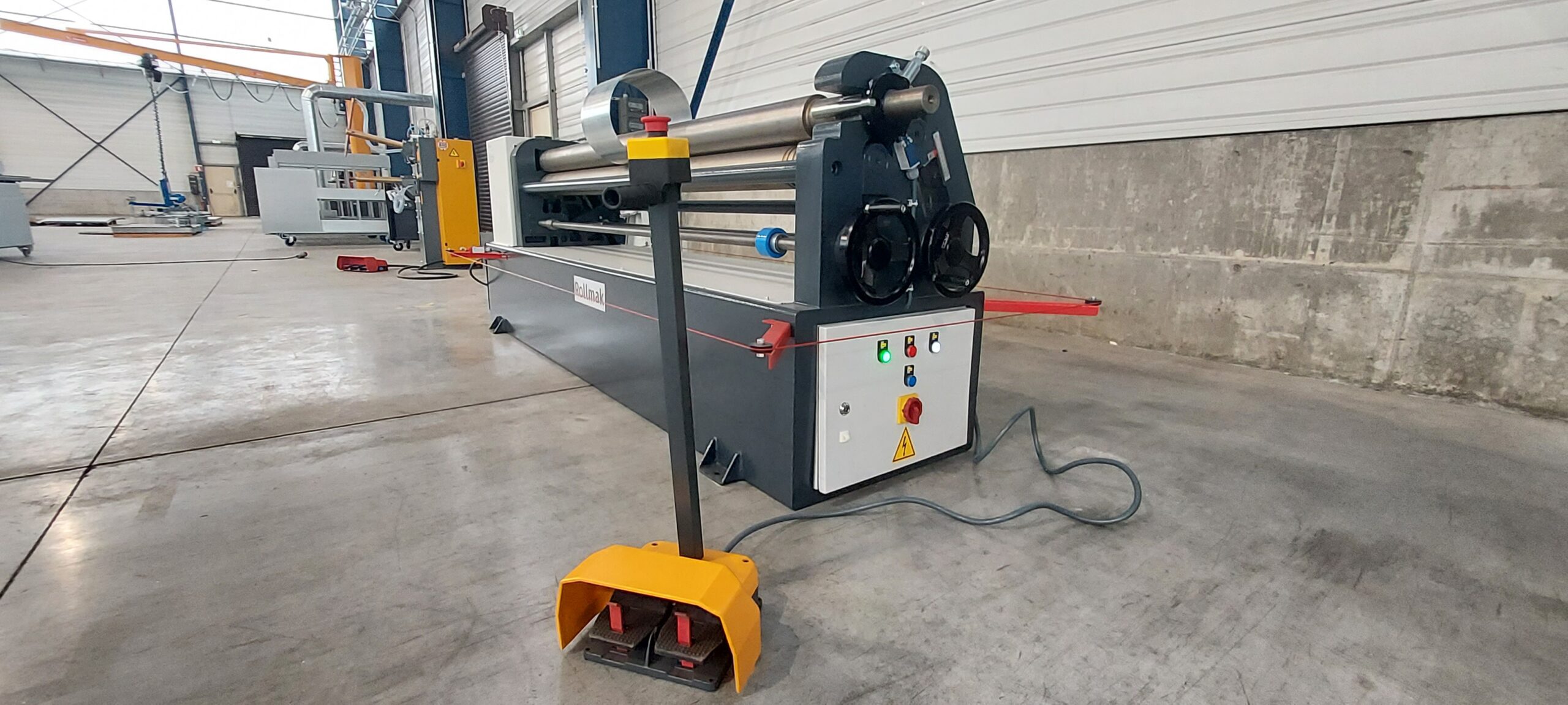

Cette rouleuse asymétrique dispose de toutes les sécurités incluant arrêts d’urgences coup de poing et filaire, ainsi que les pédales trois positions. Cette machine a été livrée, installée avec une formation des opérateurs sur site.

Chanfreins sur fond de cuve INOX avec X-Pipe

8 mars 2022
Aucun commentaire

Accueil » Chanfreineuses » Chanfreineuses à avance automatique

Chanfreins sur fond de cuve INOX pour l’un des leaders de la fabrication de chaudières.

Comment réaliser des chanfreins sur fond de cuve en conservant un bord régulier et une qualité parfaite sur l’inox ?

Les données : 30° sur de l’inox 316 en épaisseur 3 mm – en V avec un talon de 0 mm .

Notre solution : chanfrein sur fond de cuve par usinage avec la chanfreineuse B10 Electra disposant d’un réglage de vitesse de coupe.

Elle chanfreine par usinage et permet l’obtention d’un chanfrein de qualité, usiné et précis.

La butée arrière du X-Pipe permet de bloquer la position de la machine pour obtenir un chanfrein parfaitement répétable sur les fonds de cuve et cela quelque soit le diamètre ou la géométrie du fond.

Notez que le X-Pipe a été modifié pour cette application, les rouleaux ont été rapprochés au maximum de la machine pour éviter les interférences avec le rayon des fonds de cuves car le bord droit est est réduit.

Notez que l’angle est fonction de la tête de fraisage, le minimum est de 15°, l’approche (entrée dans la matière) est simple et précise avec une molette, une échelle graduée, et une butée.

D’autres vidéos de la Chanfreineuse B10 Electra sont disponibles sur notre chaine Youtube.

Le X-Pipe est utilisable avec la B15 Electra ou la B10 Electra, mais également avec la B15 Air pour la version pneumatique, nous proposons des combo d’achat sur notre site MoOnline.fr

Le X-Pipe est très polyvalent et peut également être utilisé avec des tôles droites ou des tubes, le guidage est alors parfait et le système anti-retour permet de travailler en toute sécurité et avec un confort inégalé pour l’opérateur. Les chanfreins obtenus sont réguliers et le réglage par molette permet une précision maximale.

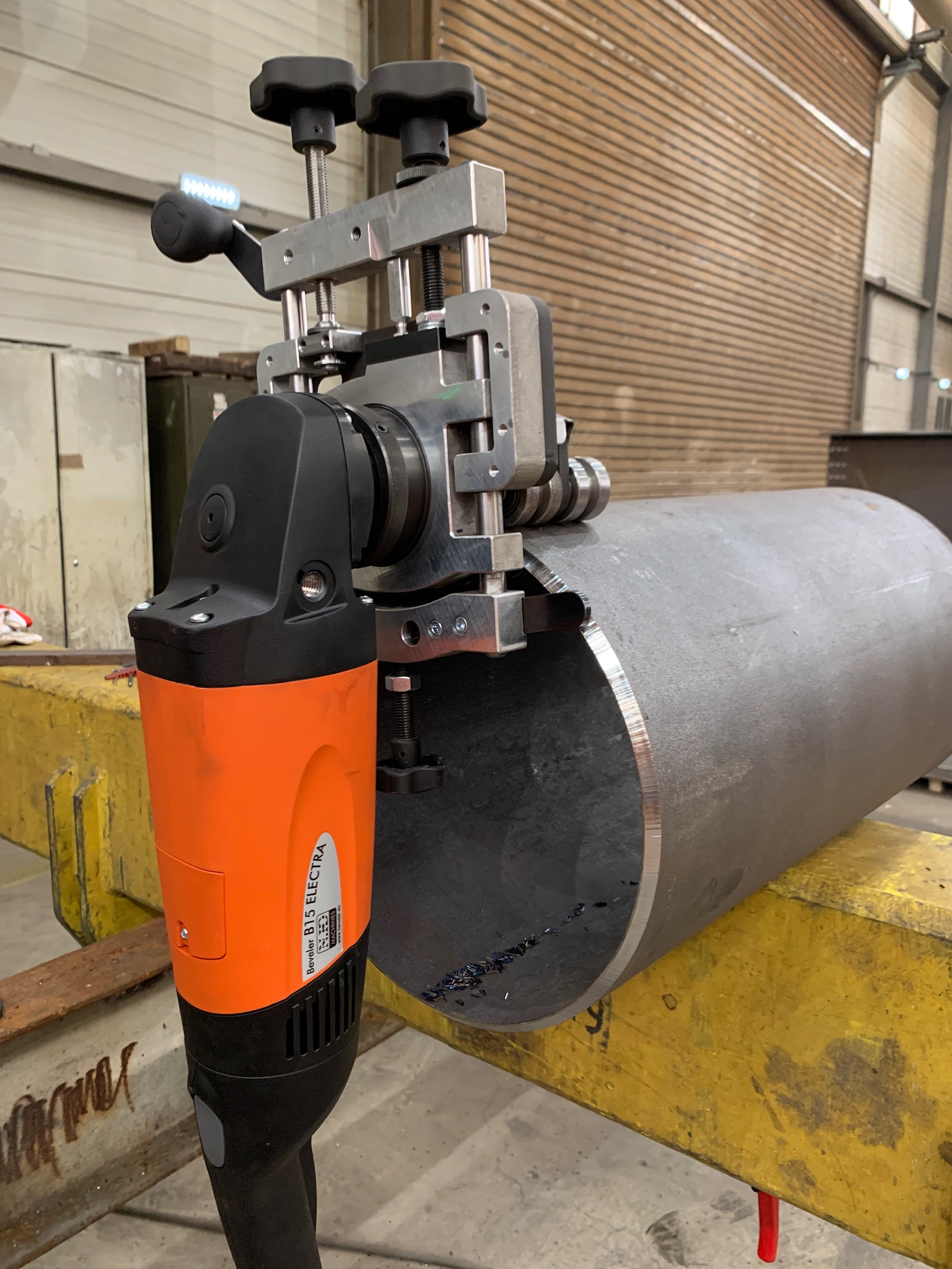

Chanfrein sur tube avec le X-Pipe et la B15 Electra

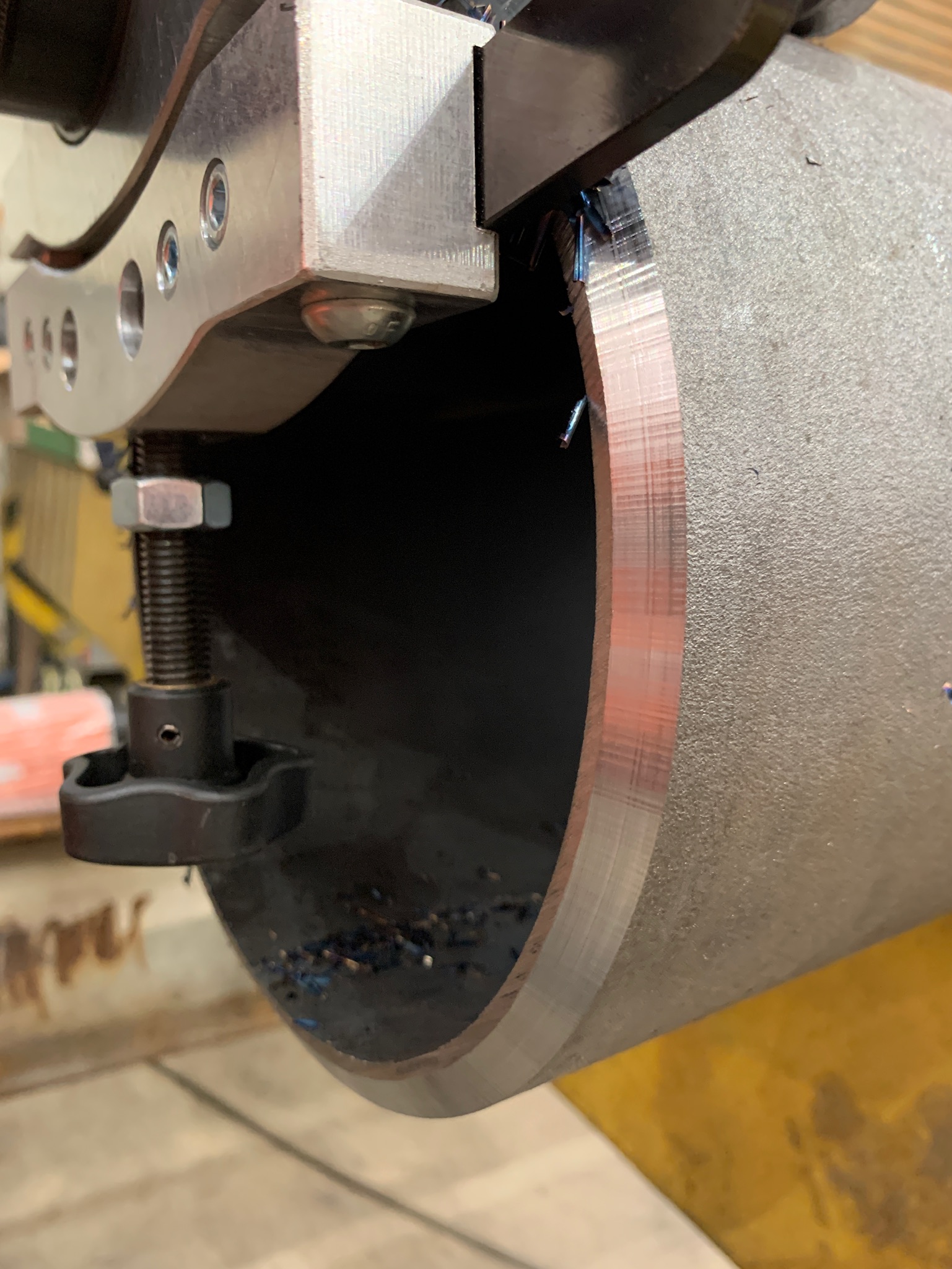

Vue d’un chanfrein usiné avec la B15 Electra

Chanfreins sur grandes longueurs INOX 316.

2 novembre 2021
Aucun commentaire

Accueil » Chanfreineuses » Chanfreineuses à avance automatique

Chanfreins de grandes longueurs inox chez l’un de nos clients spécialisé dans la fabrication de cuves de stockage de gaz.

Comment chanfreiner de grandes longueurs d’inox en avance automatique et avec une machine polyvalente ?

Les données : 37.5° sur de l’inox 316 en épaisseur 10mm – en V avec un talon de 1 à 2 mm en une passe.

Notez que l’angle est variable, la machine se retourne pour éviter de retourner la tôle et le procédé est 100% silencieux

Notre solution : chanfrein par cisaillement avec la chanfreineuse UZ18 Hardworker disposant d’une avance automatique et d’un angle réglable.

Elle chanfreine par cisaillement et l’effort de coupe entraîne la machine ou la pièce. Ce procédé simple est donc silencieux , économe en énergie, et ne crée pas ou peu de copeaux.

La vitesse est fixe, les seuls éléments à régler sont les angles, et le talon. Une fois le cisaillement commencé, la machine se déplace seule le long de la tôle.

La machine est équipée d’un manipulateur 3D, il permet de déplacer la machine et la rend mobile dans toutes les directions à savoir : en rotation pour chanfreiner en X, en hauteur, et dans une certaine mesure en basculement (d’avant en arrière). Cette souplesse permet de s’adapter à des sols inégaux sans créer de stress sur l’outil.

D’autres vidéos de la Chanfreineuse UZ18 Hardworker sont disponibles sur notre chaine Youtube

Chanfrein métal par cisaillement sur rayons intérieurs et extérieurs — Chanfrein par cisaillement sur rayons intérieurs et extérieurs

Vue d'un chanfrein métal par cisaillement — Vue d’un chanfrein cisaillé sur du S355

Chanfreins sur rayons en cisaillement sur un acier S355

17 juin 2021
Aucun commentaire

Accueil » Chanfreineuses » Chanfreineuses à avance automatique

Chanfreins sur rayons en cisaillement sur un acier S355

Chanfreins sur rayons en une passe chez l’un de nos clients spécialisé en tôlerie et en chaudronnerie.

Comment réaliser des chanfreins rapides de 10×10 sur rayons intérieurs et extérieurs ? En avance automatique et avec une machine polyvalente ?

Les données : 45° sur de l’acier S355 en épaisseur 30mm – en X avec un talon central de 10mm soit un chanfrein de 10×10 en une passe à 1.9m/min !

Notre solution : chanfrein par cisaillement avec la chanfreineuse UZ18 Hardworker d’une avance automatique et d’un angle réglable.

Elle chanfreine par cisaillement et l’effort de coupe entraîne la machine ou la pièce. Ce procédé simple est donc silencieux , économe en énergie, et ne crée pas ou peu de copeaux.

La vitesse est fixe, les seuls éléments à régler sont les angles, et le talon. Une fois le cisaillement commencé, la machine se déplace seule le long de la tôle.

D’autres vidéos de la Chanfreineuse UZ18 Hardworker sont disponibles sur notre chaine Youtube

Chanfreins sur rayons en usinage sur un acier S355.

15 juin 2021
Aucun commentaire

Accueil » Chanfreineuses » Chanfreineuses à avance automatique

Chanfreins sur rayons en usinage sur un acier S355.

Chanfreins sur rayons réalisés chez l’un de nos clients spécialisé dans les structures en métal et en chaudronnerie.

Comment réaliser des chanfreins sur rayons intérieurs et extérieurs ? En avance automatique et avec une machine polyvalente ?

Les données : 40° sur de l’acier S355 en épaisseur 25mm – en X avec un talon central de 1 à 2mm ou en V avec un talon de 2mm. La UZ50 permet de réaliser le chanfrein en V en trois passes soit une hauteur matière retirée totale de 23mm !

Notre solution : chanfrein par usinage avec la chanfreineuse UZ50 Triumph dotée d’une avance automatique et d’un angle réglable.

Elle comporte également deux roues d’entraînement revêtues uréthane plaquées sur la pièce par des ressorts puissants, les forces exercées permettent donc de déplacer soit la chanfreineuse soit la pièce en métal.

La chanfreineuse UZ 50 Triumph est de plus dotée d’une tête de chanfreinage haute performance. Celle ci permet donc une avance rapide et garanti un état de surface impeccable.

La commande est simple car seule la vitesse d’avance est réglable .

Les copeaux sont collectés dans un bac placé sous la machine ce dernier se déplace avec le manipulateur 3D.

La machine tourne sur son axe pour réaliser les chanfreins en X sans déplacer la pièce.

D’autres vidéos de la Chanfreineuse UZ50 Triumph sont disponibles sur notre chaine Youtube

Chanfreins métal de rayons avec opérateur — Chanfreinage des rayons extérieurs

Chanfreins de rayons avec avance automatique
