Chanfreins sur rayons en usinage sur un acier S355.

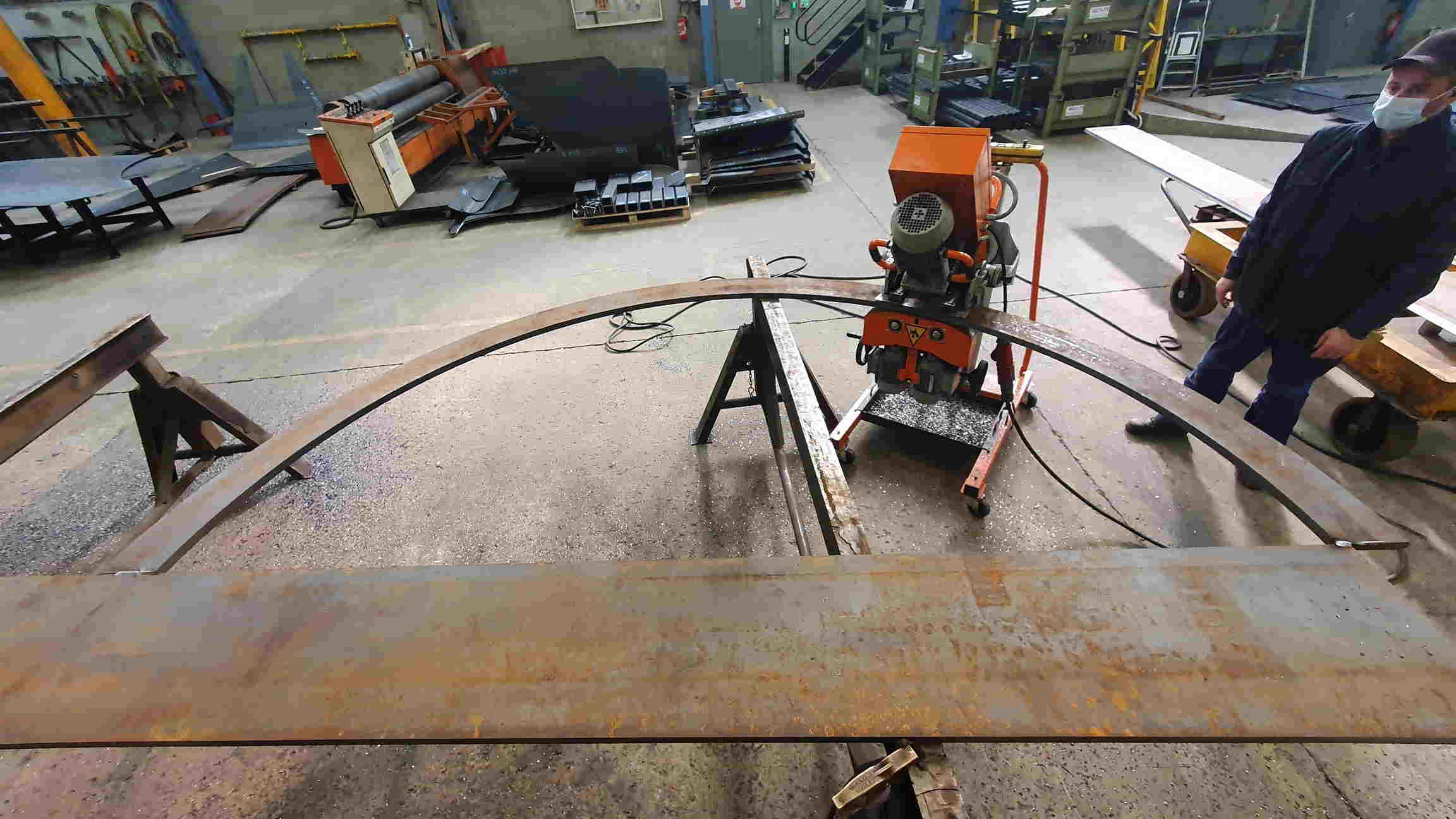

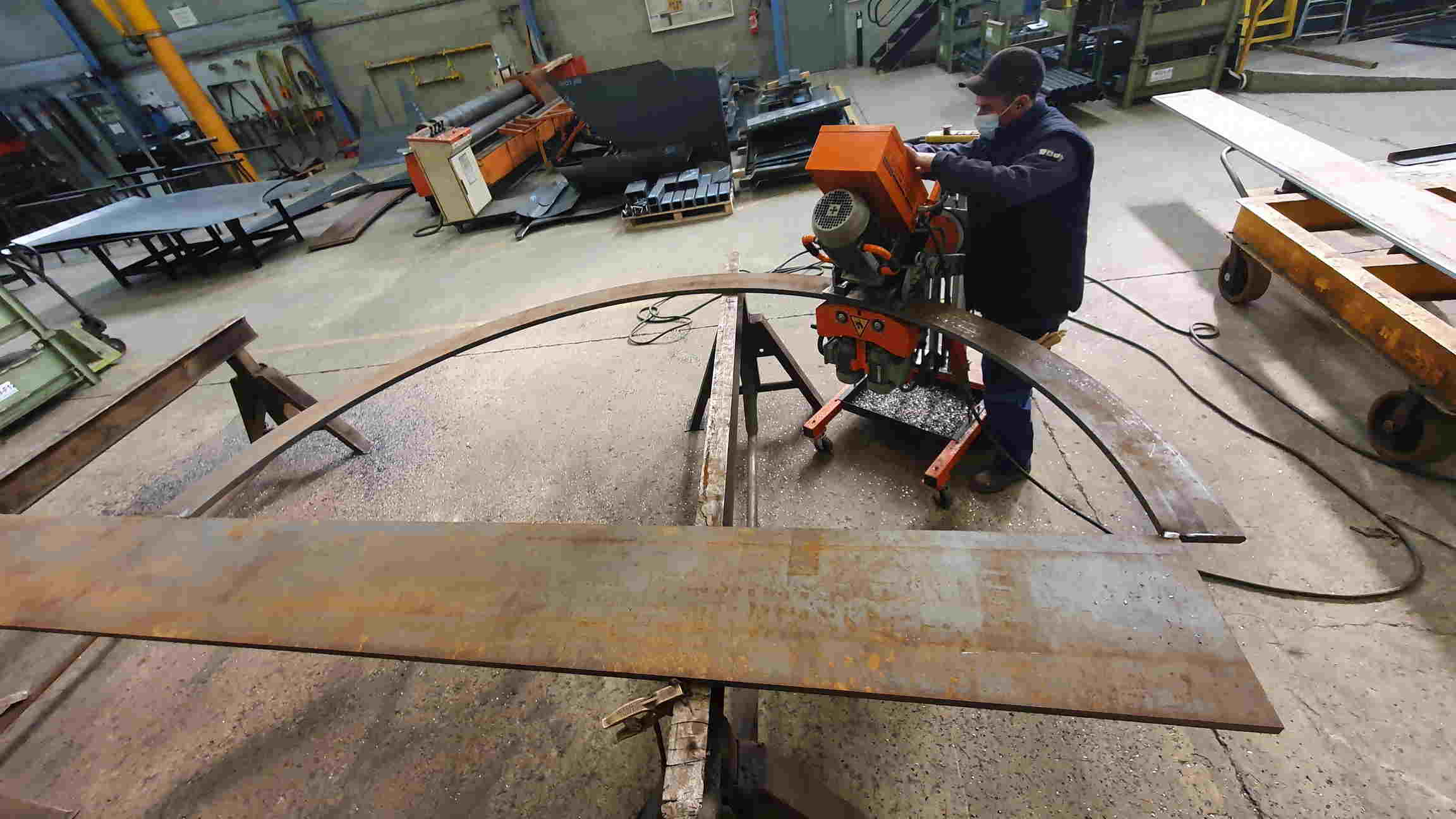

Chanfreins sur rayons réalisés chez l’un de nos clients spécialisé dans les structures en métal et en chaudronnerie.
Comment réaliser des chanfreins sur rayons intérieurs et extérieurs ? En avance automatique et avec une machine polyvalente ?
Les données : 40° sur de l’acier S355 en épaisseur 25mm – en X avec un talon central de 1 à 2mm ou en V avec un talon de 2mm. La UZ50 permet de réaliser le chanfrein en V en trois passes soit une hauteur matière retirée totale de 23mm !
Notre solution : chanfrein par usinage avec la chanfreineuse UZ50 Triumph dotée d’une avance automatique et d’un angle réglable.
Elle comporte également deux roues d’entraînement revêtues uréthane plaquées sur la pièce par des ressorts puissants, les forces exercées permettent donc de déplacer soit la chanfreineuse soit la pièce en métal.
La chanfreineuse UZ 50 Triumph est de plus dotée d’une tête de chanfreinage haute performance. Celle ci permet donc une avance rapide et garanti un état de surface impeccable.
La commande est simple car seule la vitesse d’avance est réglable .
Les copeaux sont collectés dans un bac placé sous la machine ce dernier se déplace avec le manipulateur 3D.
La machine tourne sur son axe pour réaliser les chanfreins en X sans déplacer la pièce.
